Qual è l'autotrasformatore e come è diverso da un normale trasformatore di potenza?

Un autotrasformatore è un tipo di trasformatore elettrico con un singolo avvolgimento continuo che funge da avvolgimento sia primario che secondario. A differenza di un normale trasformatore di potenza, che ha due avvolgimenti separati ed elettricamente isolati, l'autotrasformatore condivide una parte del suo avvolgimento tra i circuiti di ingresso e uscita. Questa differenza di progettazione porta a diverse caratteristiche e applicazioni distinte per gli autotrasformatori rispetto ai normali trasformatori di potenza.

Principio di costruzione e lavoro

In un normale trasformatore di potenza, gli avvolgimenti primari e secondari sono separati fisicamente e l'energia elettrica viene trasferita dalla primaria a quella secondaria attraverso l'induzione elettromagnetica. Il campo magnetico generato dalla corrente alternata nell'avvolgimento primario induce una tensione nell'avvolgimento secondario secondo la legge di Faraday di induzione elettromagnetica.

D'altra parte, un Autotransformer ha un singolo avvolgimento con almeno tre punti di connessione. La tensione di ingresso viene applicata su una parte dell'avvolgimento e la tensione di uscita viene presa da una parte diversa dello stesso avvolgimento. Il rapporto di trasformazione della tensione è determinato dal rapporto di svolta tra le sezioni di input e uscita dell'avvolgimento. Ad esempio, se l'ingresso viene applicato su un numero maggiore di turni e l'uscita viene presa da un numero inferiore di turni, l'autotrasformatore aumenta la tensione. Al contrario, se l'uscita viene presa da un numero maggiore di turni, aumenta la tensione.

Vantaggi degli autotrasformatori

Uno dei principali vantaggi degli autotrasformatori è la loro dimensione compatta e un costo inferiore rispetto ai normali trasformatori di potenza. Poiché usano un singolo avvolgimento anziché due avvolgimenti separati, richiedono meno rame e ferro, con conseguente riduzione dei costi di materiale e un'impronta fisica più piccola. Ciò rende autotrasformatori particolarmente adatti per applicazioni in cui lo spazio e i costi sono considerazioni importanti, come nella regolamentazione della tensione per i sistemi di distribuzione elettrica e in alcuni processi industriali.

Un altro vantaggio è la loro maggiore efficienza. Poiché vi è una minore resistenza all'avvolgimento e perdite magnetiche in un autotrasformatore rispetto a un normale trasformatore di potenza, meno energia viene persa come calore durante il processo di trasformazione. Ciò si traduce in una maggiore efficienza complessiva, che può portare a significativi risparmi energetici nel tempo, specialmente in applicazioni ad alta potenza.

Svantaggi degli autotrasformatori

Nonostante i loro vantaggi, anche gli autotrasformatori hanno alcune limitazioni. Uno degli svantaggi più significativi è la mancanza di isolamento elettrico tra i circuiti di ingresso e uscita. In un normale trasformatore di potenza, gli avvolgimenti primari e secondari sono isolati elettricamente, il che fornisce protezione contro le scosse elettriche e aiuta a prevenire il trasferimento di rumore elettrico e interferenze tra l'ingresso e l'uscita. In un autotrasformatore, poiché l'ingresso e l'uscita sono collegati attraverso un avvolgimento comune, non esiste un tale isolamento. Questo può essere una seria preoccupazione per la sicurezza nelle applicazioni in cui è richiesto l'isolamento elettrico, ad esempio in alcune attrezzature mediche e dispositivi elettronici sensibili.

Un'altra limitazione è che gli autotrasformatori sono meno flessibili in termini di rapporti di trasformazione della tensione. Il rapporto di trasformazione della tensione di un autotrasformatore è più limitato rispetto a un normale trasformatore di potenza perché è determinato dal rapporto di svolta di un singolo avvolgimento. In alcuni casi, può essere difficile ottenere una vasta gamma di rapporti di trasformazione della tensione con un autotrasformatore.

Applicazioni di autotrasformatori e trasformatori di potenza regolari

Gli autotrasformatori sono comunemente utilizzati nelle applicazioni in cui è richiesta una variazione relativamente piccola nella tensione. Ad esempio, vengono spesso utilizzati nei regolatori di tensione per regolare il livello di tensione nei sistemi di distribuzione elettrica. Possono anche essere trovati in alcune attrezzature industriali, come gli antipasti a motore, dove vengono utilizzati per fornire una tensione ridotta durante la fase di avvio di un motore elettrico per limitare la corrente di innova.

I trasformatori di potenza regolari, d'altra parte, sono utilizzati in una vasta gamma di applicazioni in cui sono richiesti l'isolamento elettrico e una vasta gamma di rapporti di trasformazione della tensione. Sono la spina dorsale della rete elettrica, dove vengono utilizzati per aumentare la tensione per la trasmissione a distanza lunga e calpestarla per la distribuzione locale. Sono anche utilizzati in molte applicazioni industriali, commerciali e residenziali, come gli alimentatori per dispositivi elettronici, sistemi di illuminazione e veicoli elettrici.

Le nostre offerte come fornitore di trasformatore di alimentazione

Come fornitore di trasformatore di potenza di [Paese - non specificato], comprendiamo i requisiti unici delle diverse applicazioni e offriamo una vasta gamma di trasformatori di potenza di alta qualità, tra cui autotrasformatori e trasformatori di potenza regolari. NostroTrasformatore di potenza petroliferaè progettato per fornire un trasferimento di energia affidabile ed efficiente in varie applicazioni industriali e di utilità. Con materiali di isolamento avanzato e un design robusto, i nostri trasformatori riempiti di olio possono resistere a condizioni ambientali difficili e fornire prestazioni a lungo termine.

Per progetti di trasmissione e distribuzione di potenza su larga scala, il nostroCina 121kv/50000 KVA Transformerè una scelta ideale. Questi trasformatori di tensione ad alta tensione sono costruiti per soddisfare i più severi standard internazionali e sono dotati di uno stato - i - i sistemi di monitoraggio e protezione dell'arte per garantire un funzionamento sicuro e stabile.

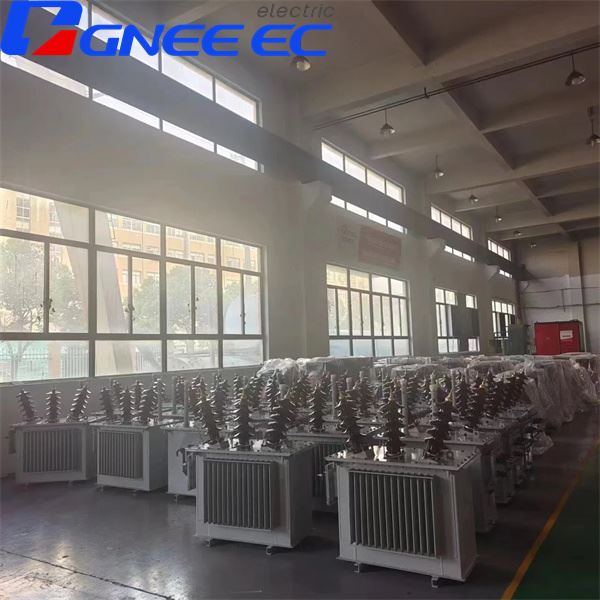

Inoltre, offriamo ancheTrasformatore di potenza mediaAdatto a una varietà di applicazioni commerciali e industriali. Questi trasformatori sono progettati per fornire un equilibrio tra dimensioni, costi e prestazioni, rendendoli una scelta popolare per molti clienti.

Contattaci per l'approvvigionamento

Sia che tu abbia bisogno di un autotrasformatore per un'applicazione specifica o un normale trasformatore di alimentazione per la tua rete elettrica o la struttura industriale, abbiamo le competenze e i prodotti per soddisfare le tue esigenze. Il nostro team di ingegneri e tecnici esperti può lavorare con te per comprendere le tue esigenze e fornire soluzioni personalizzate. Se sei interessato ai nostri prodotti, non esitate a contattarci per le discussioni sugli appalti. Non vediamo l'ora di lavorare con te per fornire le migliori soluzioni di trasformatore di potenza per i tuoi progetti.

Riferimenti

• Grover, FW (1946). Calcoli di induttanza: formule di lavoro e tabelle. Pubblicazioni di Dover.
• Chapman, SJ (2012). Fondamenti di macchinari elettrici. McGraw - Hill Education.
• Stevenson, WD (1982). Elementi dell'analisi del sistema di alimentazione. McGraw - Hill.
