Funzionamento da sovraccarico e protezione di sicurezza del trasformatore immerso in olio- da 1.000 kVA

Come professionistaproduttore di trasformatori riempiti d'oliocon oltre 18 anni di esperienza nel settore,GNEEè specializzata nella ricerca e sviluppo, nella produzione e nella fornitura globale di apparecchiature elettriche ad alte-prestazioni.



Quando gestisci unTrasformatore di potenza per esterni, comprendere i limiti del suo funzionamento è fondamentale per la stabilità della rete. ILTrasformatore in olio da 1000 kVAè una pietra angolare della moderna distribuzione dell'energia, ma la sua longevità dipende in larga misura da come gestisce le fluttuazioni del carico e da quali meccanismi di sicurezza sono in atto per prevenire guasti catastrofici.





ILTrasformatore in olio da 1000 kVAè progettato per funzionare alla sua capacità nominale in condizioni di temperatura standard. Tuttavia, nelle applicazioni del mondo reale-, i picchi di domanda spesso costringono l'unità in un territorio di "sovraccarico". Questotrasformatore trifase immerso in oliopossono sopportare sovraccarichi temporanei, ma questi devono essere gestiti rigorosamente secondo i principi dell'invecchiamento termico.



Il funzionamento in sovraccarico è generalmente suddiviso in due categorie: sovraccarico normale consentito e sovraccarico di emergenza. Per unTrasformatore in olio da 1000 kVA, durante le ore di punta quando la temperatura ambiente è bassa si verifica un normale sovraccarico, consentendo al trasformatore di dissipare il calore in modo efficace senza superare il limite di temperatura dell'isolamento.

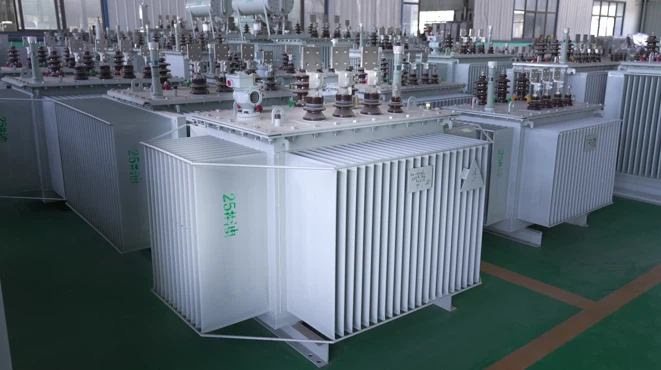

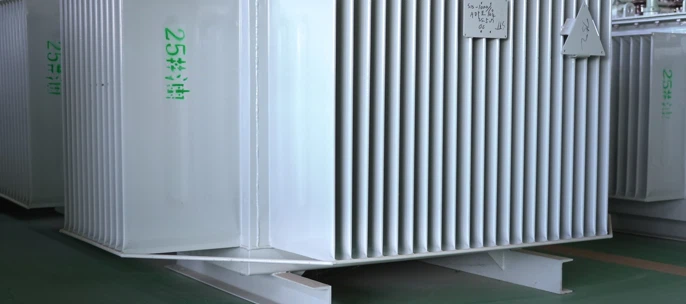

l'officina della fabbrica GNEE che mostra una fila di trasformatori di distribuzione riempiti di olio da 1000 kVA pronti per l'ispezione





Il nucleo di untrasformatore di tipo immerso in olioè il suo sistema di raffreddamento. In un'unità da 1000 kVA, l'olio minerale funge sia da isolante che da mezzo di trasferimento del calore. Quando il carico supera i 1000 kVA, le perdite nel rame aumentano, portando a un rapido aumento delle temperature degli avvolgimenti e dell'olio superiore.



Se la temperatura supera il limite di progettazione (tipicamente da 95 gradi a 105 gradi per l'isolamento di Classe A), l'isolamento in carta di cellulosa inizia a degradarsi a un ritmo accelerato. Per ogni aumento da 6 a 8 gradi oltre il limite, la vita del trasformatore viene effettivamente dimezzata. Pertanto, monitorando ladimensioni del trasformatore riempito d'olioe le corrispondenti fasi di raffreddamento (ONAN/ONAF) sono vitali per un funzionamento sicuro.







Per garantire la sicurezza di atrasformatore trifase immerso in olio, diversi specializzatiparti del trasformatore immerse in oliosono integrati nel sistema:

• Relè Buchholz:Questa è la difesa principale contro i difetti interni. Rileva l'accumulo di gas causato da piccoli archi o gravi guasti dielettrici.
• Valvola limitatrice di pressione (PRV):In caso di cortocircuito interno, l'olio vaporizza istantaneamente. Il PRV rilascia questa pressione per evitare la rottura del serbatoio.
• Indicatore della temperatura dell'olio (OTI) e indicatore della temperatura dell'avvolgimento (WTI):Questi forniscono dati in tempo reale-e possono attivare allarmi o segnali di intervento se ilTrasformatore in olio da 1000 kVAsupera le soglie termiche di sicurezza.
• Indicatore di livello dell'olio magnetico:Garantisce che il nucleo e gli avvolgimenti rimangano completamente sommersi per evitare scariche elettriche.

Primo-primo piano della valvola limitatrice di pressione su un trasformatore GNEE da 1000 kVA





Prima di qualsiasiTrasformatore in olio da 1000 kVAlascia la struttura GNEE, viene sottoposto a rigorositest del trasformatore riempito d'olio. La protezione della sicurezza non riguarda solo le parti; riguarda l’integrità dell’intero sistema.



I nostri test includono:

• Prova di rigidità dielettrica:Per garantire che l'olio possa resistere all'alta tensione senza guasti.
• Analisi dei gas disciolti (DGA):Identificare potenziali problemi interni prima che portino al fallimento.
• Prova di scarica parziale:Per confermare la qualità del sistema di isolamento neltrasformatori di distribuzione riempiti di olio.
• Test di aumento del calore:Per verificare che il sistema di raffreddamento sia in grado di gestire il carico nominale di 1000 kVA e le condizioni di sovraccarico consentite.





Caratteristica	Specifica
Capacità nominale	1000kVA
Tipo di trasformatore	Immerso nell'olio/riempito d'olio
Numero di fasi	Tre fasi
Tensione primaria	6kV, 10kV, 11kV, 20kV, 33kV (personalizzabile)
Tensione secondaria	0,4 kV, 0,415 kV, 0,433 kV
Metodo di raffreddamento	ONAN (Olio Naturale Aria Naturale)
Gruppo vettoriale	Dyn11 / Yzn11 / Yyn0
Tensione di impedenza	4.0% - 5.0%
Classe di isolamento	Classe A
Conformità agli standard	IEC 60076, IEEE C57.12.00





Scegliere il giustoproduttori di trasformatori riempiti d'olioè il primo passo per garantire la sicurezza operativa. AGNEE, utilizziamo nuclei in acciaio al silicio di alta-qualità e avvolgimenti in rame privo di ossigeno-di elevata purezza per ridurre al minimo le perdite e la generazione di calore. Nostrotrasformatori di distribuzione riempiti di oliosono costruiti per resistere agli ambienti esterni difficili, rendendoli la scelta preferita per impianti industriali, siti di energia rinnovabile e reti urbane.



Forniamo documentazione completa e supporto per tuttidimensioni del trasformatore riempito d'olio, assicurando che il tuo team di ingegneri disponga dei dati precisi necessari per le impostazioni dei relè di protezione e i programmi di manutenzione.



Un trasformatore da 1000 kVA imballato in modo sicuro in una cassa di legno rinforzata per la spedizione internazionale.





In sintesi, ilTrasformatore in olio da 1000 kVAè una macchina robusta in grado di gestire carichi impegnativi, a condizione che il suo funzionamento in sovraccarico sia monitorato e che i suoi sistemi di protezione di sicurezza siano ben-mantenuti. Dal relè Buchholz al monitoraggio termico avanzato, ogni componente svolge un ruolo nel prevenire i tempi di fermo e garantire la sicurezza.



In qualità di leader affidabile nel settore,GNEEsi impegna a fornire-prestazioni elevateTrasformatori in olio da 1000 kVAche soddisfano i più elevati standard di sicurezza internazionali. Non scendere a compromessi sul cuore del tuo sistema di distribuzione elettrica.

Richiedi un preventivo



Stai cercando un affidabile trasformatore immerso in olio da 1000 kVA per il tuo prossimo progetto?

Contatta GNEE oggi per una consulenza tecnica dettagliata e un preventivo competitivo.



Domande frequenti



Qual è il ruolo principale dell'olio nei trasformatori immersi in olio?

I trasformatori immersi in olio svolgono una duplice funzione: isolamento e raffreddamento. Agisce come una barriera per prevenire dispersioni elettriche e dissipa il calore generato, prevenendo il surriscaldamento e potenziali guasti elettrici.



Con quale frequenza deve essere effettuato il test di rigidità dielettrica?

I test di rigidità dielettrica sono generalmente consigliati ogni anno o come consigliato dal produttore, in linea con le condizioni operative per mantenere le prestazioni ottimali del trasformatore.



Perché il monitoraggio dei livelli dell'olio è essenziale per la manutenzione del trasformatore?

Il monitoraggio dei livelli dell'olio è fondamentale perché bassi livelli di olio possono portare al surriscaldamento e a una ridotta capacità di isolamento, aumentando il rischio di guasti elettrici.



Quali misure possono prevenire i sovraccarichi termici nei trasformatori?

Le misure preventive per i sovraccarichi termici includono l'ottimizzazione della distribuzione del carico, l'utilizzo di tecniche di raffreddamento avanzate e il monitoraggio continuo della temperatura con tempestive azioni correttive quando necessario.



In che modo la termografia può aiutare nella manutenzione del trasformatore?

La termografia acquisisce immagini a infrarossi per identificare i punti caldi che potrebbero indicare problemi elettrici o potenziali guasti ai componenti, consentendo un intervento tempestivo e la prevenzione di guasti più estesi.



Ciò che rende i trasformatori a olio più efficienti rispetto alle alternative di tipo-a secco

Le unità di trasformazione dell'olio raggiungono un'efficienza superiore grazie a capacità di raffreddamento migliorate che consentono densità di potenza più elevate e perdite ridotte. L'isolamento liquido fornisce una migliore conduttività termica rispetto all'aria, consentendo design più compatti con prestazioni elettriche migliorate. I moderni progetti di trasformatori a olio raggiungono in genere livelli di efficienza superiori al 99%, mentre unità comparabili di tipo secco- possono avere livelli di efficienza inferiori di diversi punti percentuali a causa di limitazioni termiche e vincoli di progettazione.



Per quanto tempo possono funzionare in genere i trasformatori a olio prima di richiedere la sostituzione?

Le unità di trasformazione dell'olio ben mantenute raggiungono regolarmente una durata di servizio di 30-40 anni, con molte installazioni che funzionano con successo per 50 anni o più. La longevità dipende da fattori quali modelli di carico, condizioni ambientali e qualità della manutenzione. L'analisi regolare dell'olio e il monitoraggio delle condizioni consentono di ottimizzare la durata delle apparecchiature fornendo al tempo stesso avvisi anticipati su potenziali problemi. Questa maggiore durata di servizio rende la tecnologia dei trasformatori a olio estremamente conveniente dal punto di vista del ciclo di vita.
