In che modo le perdite del nucleo influiscono sull'efficienza del trasformatore trifase a bagno d'olio da 1500 kVA?

Nel campo della distribuzione dell'energia industriale, ilTrasformatore trifase a bagno d'olio da 1500 kVAfunge da spina dorsale fondamentale per fabbriche, complessi commerciali e sottostazioni di servizi pubblici.



In qualità di produttore di trasformatori professionali con oltre 18 anni di esperienza e un impianto di produzione di 30.000㎡, GNEE Electric comprende che ogni watt risparmiato contribuisce direttamente ai tuoi profitti.



Quando si valuta il costo totale di proprietà per aTrasformatore trifase a bagno d'olio da 1500 kVA, l'efficienza è fondamentale. Mentre le perdite di rame (perdite di carico) fluttuano con il carico,perdite principali (perdite senza-carico)rimangono costanti 24 ore su 24, 7 giorni su 7, 365 giorni all'anno.



Questo articolo fornisce un approfondimento tecnico su come le perdite principali (isteresi e correnti parassite) influiscono sull'efficienza complessiva della tua unità da 1500 kVA, perché sono importanti per la conformità energetica globale (come DOE 2016 o Ecodesign Tier 2) e come le ottimizzazioni ingegneristiche di GNEE possono farti risparmiare migliaia di costi operativi.

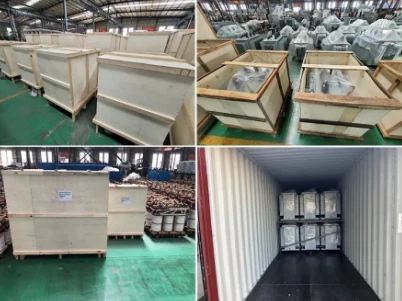

Trasformatore trifase a bagno d'olio da 1500 kVA in fabbrica GNEE per la spedizione





Prima di addentrarci nella fisica delle perdite, è fondamentale sapere chi sostiene la tua attrezzatura. GNEE non è solo un commerciante; siamo unProduttore certificato ISO9001:2015specializzata in apparecchiature elettriche. La nostra struttura vanta una capacità annua di 50.000-tonnellate e un team tecnico di oltre 200 esperti dedicati alla ricerca e alla produzione di apparecchiature elettriche ad alta efficienza energetica.



Ci atteniamo rigorosamente aCEI 60076EGB1094standard, garantendo che ogniTrasformatore trifase a bagno d'olio da 1500 kVAche lascia il nostro molo è conforme alle normative internazionali in materia di sicurezza e prestazioni. Scegliendo GNEE, acquisti direttamente dalla fonte-eliminando gli intermediari e garantendo materiali di prima qualità, come acciaio al silicio CRGO (Cold Rolled Grain Oriented) di alta-gradazione e avvolgimenti in rame ad alta-conduttività.





Per risolvere un problema di efficienza bisogna prima comprenderne l’origine. Nell'aTrasformatore trifase a bagno d'olio da 1500 kVA, il nucleo magnetico è il cuore dell'unità. Anche quando il lato secondario (lato a bassa tensione) è scollegato e il carico non assorbe energia, il trasformatore continua a consumare energia semplicemente essendo energizzato.

Questo consumo è ilPerdita fondamentale, noto anche comeNessuna-perdita di carico (PnL)o perdita di ferro.

Le perdite del nucleo sono principalmente composte da due fenomeni distinti che si verificano all'interno dei laminati di acciaio al silicio:



Perdite per isteresi: l'attrito magnetico

Ogni volta che la corrente alternata (CA) esegue un ciclo, i domini magnetici nel nucleo devono riallinearsi per invertire il campo magnetico. Questo riallineamento richiede energia, proprio come sfregare le mani genera calore.

• La formula:La perdita di isteresi è proporzionale alla frequenza (f) e all'area del ciclo di isteresi.
• Impatto:Se il materiale del nucleo è di bassa qualità, l'"attrito" è maggiore. Per un'unità da 1500 kVA funzionante a 50 Hz o 60 Hz, questo riallineamento costante rappresenta una parte significativa della perdita in assenza di carico.



Perdite per correnti parassite: correnti circolanti

• Secondo la legge di Faraday, il campo magnetico alternato induce tensioni all'interno del materiale del nucleo stesso. Ciò crea correnti circolanti (correnti parassite) che fluiscono all'interno dell'acciaio.
• Il problema:Queste correnti generano calore resistivo (perdita I²R) senza svolgere alcun lavoro utile.
• La soluzione:Questo è il motivo per cui i nuclei dei trasformatori sono laminati (fogli sottili isolati l'uno dall'altro). Lamierini più sottili restringono il percorso di queste correnti, riducendo drasticamente le perdite. I moderni trasformatori ad alta-efficienza utilizzano laminazioni ultra-sottili (0,23 mm o 0,27 mm) per contrastare questo problema.





Efficienza nell'aTrasformatore trifase a bagno d'olio da 1500 kVA is calculated by dividing the output power by the input power. While a 1500kVA transformer often operates at >Efficienza del 99%, ildifferenzatra il 99,4% e il 99,6% rappresenta centinaia di chilowattora-ora sprecate ogni anno.



La penalità "Sempre-attivo".

A differenza delle perdite di carico, che variano con il quadrato della corrente (se il carico è basso, le perdite di carico sono minime),le perdite principali sono costanti. Per un'unità da 1.500 kVA che serve uno stabilimento che opera 24 ore su 24, 7 giorni su 7, ma funziona a piena capacità solo per 8 ore, si verificano perdite fondamentali per tutte le 24 ore. Nel corso di un anno, queste perdite fisse possono accumularsi fino a decine di migliaia di dollari in elettricità sprecata, a seconda delle tariffe locali.



Stress termico e invecchiamento

Le perdite del nucleo si manifestano come calore. Se un trasformatore presenta elevate perdite nel nucleo, la temperatura interna del nucleo aumenta. Poiché il nucleo è immerso nell'olio, il calore eccessivo distrugge le proprietà isolanti dell'olio del trasformatore e dell'isolamento in carta che circonda gli avvolgimenti. Per ogni aumento da 8 a 10 gradi sopra la temperatura nominale, la durata dell'isolamento delTrasformatore trifase a bagno d'olio da 1500 kVAtaglia a metà.



Nucleo interno e struttura dell'avvolgimento in rame di un trasformatore trifase in olio d'oliva da 1500 kVA





Per soddisfare i moderni standard energetici (come i requisiti Tier 2 in Europa o NEMA Premium negli Stati Uniti), un'alta-qualitàTrasformatore trifase a bagno d'olio da 1500 kVAdeve mantenere valori di perdita specifici. Alla GNEE produciamo trasformatori delle serie S13 e S15, che utilizzano materiali avanzati per ridurre al minimo gli effetti discussi sopra.



Di seguito è riportata una tabella di riferimento standard per un trasformatore in olio da 1500 kVA, 11 kV/0,4 kV. Tieni presente che una minore perdita senza carico (-Load Loss (Core Loss) è direttamente correlata a una maggiore efficienza.

Parametro	Valore standard (serie S11)	Valore di alta-efficienza GNEE (serie S13/S15)	Impatto sull'efficienza
Potenza nominale	1500kVA	1500kVA	–
Perdita core (nessuna-perdita di carico)	~2100 W – 2300 W	~1016 W – 1350 W	Riduce lo spreco energetico costante del ~40%
Perdita di carico (perdita di avvolgimento)	~12000 W – 14000 W	~11286 W (Rame)	L'elevata conduttività riduce il calore
Nessuna-corrente di carico	~0.6% – 0.7%	Inferiore o uguale a 0,2% – 0,5%	Indica il circuito magnetico superiore
Tensione di impedenza	5% – 6%	5% (standard)	Stabilità della connessione alla rete
Efficienza (a 75 gradi)	~99.2%	>99.54%	Risparmi OPEX significativi





In GNEE non assembliamo solo componenti; progettiamo l’efficienza. Ridurre le perdite principali in aTrasformatore trifase a bagno d'olio da 1500 kVArichiede una combinazione di scienza dei materiali superiore e produzione di precisione.



Acciaio al silicio CRGO di alta qualità-

Utilizziamo acciaio CRGO (Cold Rolled Grain Oriented) di prima qualità, come i materiali 23ZH90 o 27ZH95. A differenza dell'acciaio standard, il CRGO è magneticamente anisotropo, il che significa che è specificamente progettato per condurre facilmente il magnetismo nella direzione di laminazione resistendo allo stesso tempo alle perdite in altre direzioni. Ciò riduce direttamente la perdita di isteresi.



Design del nucleo a gradini

La sezione trasversale-del nostro nucleo non è un semplice rettangolo. Usiamo una configurazione "a gradini" multi-passo (approssimativamente un cerchio). Ciò riduce lo spazio geometrico tra il nucleo e gli avvolgimenti, ottimizzando la distribuzione del flusso e riducendo le perdite parassite.



Processi di ricottura avanzati

Il taglio dell'acciaio al silicio crea stress meccanico sui bordi, che aumenta le perdite nel nucleo. GNEE utilizza forni di ricottura-di distensione dopo il taglio del nucleo per ripristinare le proprietà magnetiche dell'acciaio a grani-orientati, garantendo che la bassa perdita teorica del materiale venga raggiunta nel finaleTrasformatore trifase a bagno d'olio da 1500 kVA.



Nuclei in acciaio al silicio CRGO per la produzione di trasformatori trifase in olio da 1500 kVA





Traduciamo la fisica in dollari. Per unTrasformatore trifase a bagno d'olio da 1500 kVAin funzione 24 ore su 24, 7 giorni su 7, 365 giorni all'anno in un data center o in un impianto industriale:

• Scenario A (trasformatore standard):Perdita principale=2100W
• Scenario B (trasformatore GNEE a basse- perdite):Perdita principale=1100W
• Differenza:1000 W (1 kW)
• Spreco energetico annuale (standard rispetto a GNEE):
• 1 kW × 24 ore × 365 giorni =8.760 kWh all'anno risparmiati.



Ad un tasso industriale di 0,12 dollari per kWh, la sola riduzione delle perdite di nucleo consente di risparmiare$ 1.051,20 all'anno. Per una durata di vita di 25 anni, cioè$26,280in puro risparmio, spesso giustificando il premio iniziale per un modello ad alta-efficienza entro i primi 2-3 anni.



Domande frequenti (FAQ)



Le perdite del nucleo sono diverse se il trasformatore trifase in olio da 1500 kVA funziona a metà carico?
No. Le perdite del nucleo dipendono dalla tensione, non dalla corrente. Finché viene applicata la tensione primaria, le perdite del nucleo rimangono costanti indipendentemente dal fatto che il carico sia allo 0% o al 100%.



Il tipo di olio influisce sulle perdite del nucleo?
No. L'olio (minerale o vegetale) è un mezzo refrigerante e isolante. Gestisce ilconseguenzedelle perdite del nucleo (calore) ma non influisce sulla generazione elettromagnetica di isteresi o correnti parassite.



In che modo la frequenza influisce sulle perdite del nucleo nella mia unità da 1500 kVA?

Le perdite del nucleo sono direttamente proporzionali alla frequenza. Un trasformatore progettato per 50 Hz funzionante a 60 Hz vedrà un leggero aumento della perdita del nucleo (e della possibile saturazione), motivo per cui GNEE personalizza i progetti per requisiti di rete specifici.



È possibile personalizzare un trasformatore in olio da 1500 kVA?
Sì, un trasformatore riempito in olio da 1500 kVA può essere personalizzato in termini di rapporto di tensione, frequenza, gruppo vettoriale come Dyn11, metodo di raffreddamento (ONAN/ONAF), impedenza e design della custodia in base ai requisiti del progetto.



Quali standard si applicano a un trasformatore trifase riempito d'olio da 1500 kVA?
La maggior parte dei trasformatori trifase riempiti di olio da 1500 kVA sono progettati in conformità con gli standard IEC 60076, ANSI/IEEE o altre specifiche internazionali e regionali.



Quali sono i componenti principali di un trasformatore immerso in olio da 1500kVA?
I componenti principali includono il nucleo laminato, gli avvolgimenti primari e secondari, l'olio del trasformatore, il serbatoio, i radiatori, il conservatore, le boccole, il commutatore e i dispositivi di protezione come il relè Buchholz.



Come viene prodotto un trasformatore di tipo immerso in olio da 1500 kVA?
Il processo di produzione comprende il taglio e l'impilamento delle anime, l'avvolgimento della bobina, l'essiccazione dell'isolamento, l'assemblaggio delle parti attive, la fabbricazione del serbatoio, il riempimento dell'olio sotto vuoto e l'assemblaggio finale.





ComprensioneIn che modo le perdite del nucleo influiscono sull'efficienza del trasformatore trifase a bagno d'olio da 1500 kVAè il primo passo verso una bolletta elettrica più bassa e un’attività più ecologica. Elevate perdite nel nucleo comportano un calore eccessivo, una durata ridotta dell'isolamento e spese operative significative a lungo termine.



Noi di GNEE combiniamo 18+ anni di esperienza nella produzione, processi certificati ISO- e materiali di prima qualità come l'acciaio CRGO per fornire trasformatori che non solo soddisfano ma superano gli standard internazionali di efficienza.
