Trasformatore immerso in olio-da 2000 kVA per ambienti desertici-ad alta temperatura in Medio Oriente

Il caldo estremo, le frequenti tempeste di sabbia e la domanda in rapida crescita dei settori solare, petrolifero e del gas in Medio Oriente pongono sfide impegnative per i trasformatori. Le alte temperature accelerano l'invecchiamento dell'isolamento, la sabbia intasa i sistemi di raffreddamento provocando il surriscaldamento e qualsiasi tempo di inattività può comportare notevoli perdite economiche.

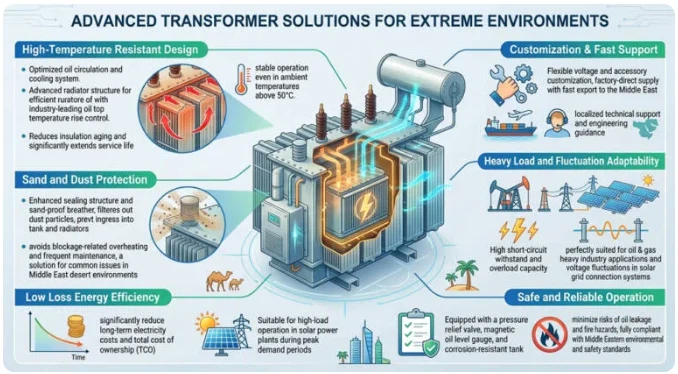

NostroTrasformatore-immerso in olio da 2000 kVAè specificamente progettato per affrontare queste sfide. È dotato di alette di raffreddamento migliorate e valvole di sfiato-resistenti alla sabbia, che garantiscono un'efficiente dissipazione del calore anche a temperature ambiente fino a 50 gradi. Il design a tenuta di precisione-riduce significativamente il rischio di perdite d'olio e contaminazione, mentre la sua elevata capacità di resistenza al cortocircuito-gestisce efficacemente carichi solari intermittenti e forti sovratensioni industriali.



Scegliere la nostra soluzione ti garantisce una durata di servizio più lunga (25-30+ anni), minori perdite di energia (contribuendo a ridurre i costi dell'elettricità) e una manutenzione minima, mantenendo il tuo progetto efficiente, affidabile e produttivo a lungo termine.





Invecchiamento dell'isolamento e perdita di efficienza a causa del calore estremo

Sfida comune in Medio Oriente:
Le temperature ambientali estive spesso superano i 50 gradi. I trasformatori standard soffrono di una capacità di raffreddamento inadeguata, che porta a un rapido aumento della temperatura dell’olio, un invecchiamento accelerato dell’isolamento, una durata di servizio ridotta e un aumento del rischio di tempi di inattività, soprattutto durante le ore di punta della generazione solare.

La nostra soluzione:
Un design ottimizzato del radiatore esterno combinato con una migliore circolazione naturale dell'olio controlla efficacemente la temperatura superiore dell'olio anche in condizioni superiori a 50 gradi (tipicamente inferiori o uguali a 60 gradi). Ciò rallenta significativamente l'invecchiamento dell'isolamento e garantisce una durata di servizio affidabile di 25-30+ anni. I clienti di progetti simili ad alta{5}}temperatura segnalano una riduzione delle perdite annuali dovute ai tempi di inattività di oltre il 20%.



Blocco del radiatore e contaminazione dell'olio a causa delle frequenti tempeste di sabbia

Sfida comune in Medio Oriente:
La sabbia del deserto entra facilmente nei sistemi di raffreddamento e negli sfiatatoi, riducendo l'efficienza di dissipazione del calore e contaminando l'olio isolante. Ciò porta a frequenti manutenzioni e interrompe il funzionamento continuo, soprattutto negli impianti solari in Arabia Saudita e negli Emirati Arabi Uniti.

La nostra soluzione:
Robusti sfiatatoi a prova di sabbia-, un design del serbatoio completamente sigillato e un sistema di filtraggio di precisione prevengono efficacemente l'ingresso di sabbia fine, mantenendo pulito il sistema di raffreddamento. La frequenza di manutenzione è notevolmente ridotta e i clienti segnalano costi di manutenzione notevolmente inferiori negli ambienti desertici.



Perdite di olio e rischi di incendio/ambientali

Sfida comune in Medio Oriente:
Le alte temperature combinate con le vibrazioni possono causare guasti alle guarnizioni. Le perdite di petrolio non solo inquinano l’ambiente (norme severe nella regione del Golfo), ma aumentano anche il rischio di incendi, in particolare in prossimità delle aree di progetti petroliferi e di gas.

La nostra soluzione:
Valvole limitatrici di pressione, conservatori di tipo-a membrana e design del serbatoio ad alta-resistenza alla corrosione-. I componenti di tenuta di alta-qualità riducono significativamente il rischio di perdite. Offriamo anche oli isolanti ecologici che rispettano pienamente gli standard ambientali e di sicurezza del Medio Oriente, garantendo approvazioni di progetti senza intoppi.





Fluttuazioni del carico ed effetti-di cortocircuito

Sfida comune in Medio Oriente:
I sistemi di energia solare sono altamente intermittenti, mentre petrolio e gas e le apparecchiature industriali pesanti generano grandi correnti di spunto, causando fluttuazioni di tensione e sollecitazioni da corto-circuito che possono danneggiare le apparecchiature e destabilizzare la rete.

La nostra soluzione:
Il design rinforzato dell'avvolgimento e del nucleo offre una capacità di resistenza al corto-circuito molto elevata, insieme a un'eccellente capacità di sovraccarico (tolleranza del carico a breve-termine del 150%). Garantisce un'uscita di tensione stabile, supporta un'efficiente integrazione nella rete dei progetti solari e riduce al minimo le perdite dovute alle fluttuazioni della rete.

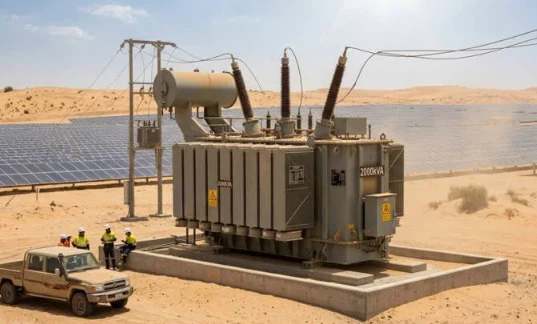

Una corretta installazione è fondamentale per garantire un funzionamento affidabile e una lunga durata nelle difficili condizioni del deserto. Si prega di osservare le seguenti raccomandazioni:



Selezione del sito e fondazione:Scegliere una posizione elevata e ben drenata, lontana da zone basse dove potrebbero accumularsi sabbia o acqua. La fondazione in cemento deve essere piana e sufficientemente robusta da sostenere l'intero peso del trasformatore (circa 3‑4 tonnellate per un'unità da 2000 kVA, a seconda della configurazione di tensione). Lasciare almeno un metro di spazio libero attorno al trasformatore per l'accesso per la manutenzione e la circolazione dell'aria.



Orientamento e protezione solare:Ove possibile, orientare il trasformatore in modo che il banco dei radiatori sia rivolto lontano dal sole pomeridiano prevalente. Installare un tetto riflettente fisso o un parasole sopra il trasformatore per ridurre la radiazione solare diretta sul serbatoio. Ciò può ridurre l'aumento della temperatura interna di 5‑8 gradi.



Spazio di ventilazione e raffreddamento:Assicurarsi che le alette del radiatore non siano bloccate da muri, recinzioni o vegetazione. Mantenere uno spazio minimo pari a 1,5 volte la profondità dell'aletta sul lato di aspirazione e di almeno 2 metri sul lato di scarico dell'aria calda. Non installare il trasformatore all'interno di un involucro ristretto senza ventilazione forzata.



Protezione da sabbia e polvere:Utilizzare i respiratori antisabbia forniti esattamente come specificato: non sostituirli mai con respiratori standard in gel di silice. Controllare che tutti i pressacavi, le guarnizioni e i coperchi di accesso siano adeguatamente serrati e sigillati. Per una protezione aggiuntiva, prendere in considerazione un sistema di pressurizzazione dell'aria filtrata a bassa velocità per la parte attiva durante gli arresti a lungo termine.



Messa a terra e protezione contro i fulmini:Le aree desertiche hanno spesso un'elevata resistività del suolo. Installare un sistema di messa a terra profondo (ad esempio, più aste da 3 metri o un elettrodo di terra chimico) per ottenere una resistenza inferiore a 1 ohm. Gli scaricatori di sovratensione dovrebbero essere installati su entrambi i lati primario e secondario, con una capacità di scarico adeguata all'elevato livello isokeraunico (temporale) della regione.



Primo riempimento e collaudo dell'olio:Prima di mettere sotto tensione, verificare che l'olio riempito in fabbrica soddisfi le specifiche IEC 60296 per l'uso nel deserto (maggiore stabilità all'ossidazione). Prendi un campione di olio per l'analisi dei gas disciolti (DGA) e il test di rottura dielettrica come riferimento. Assicurarsi che il livello dell'olio sia regolato correttamente per l'intervallo di temperatura ambiente previsto (da -10 gradi a 55 gradi).



Verifiche alla messa in servizio:Far funzionare il trasformatore senza carico per almeno 4 ore per monitorare l'aumento della temperatura dell'olio, le vibrazioni e qualsiasi rumore insolito. A pieno carico, eseguire una scansione termica dopo 1 ora e nuovamente dopo 24 ore per confermare che nessun punto caldo localizzato superi i limiti consentiti.



Seguendo queste linee guida di installazione si massimizzerà la durata di servizio e l'affidabilità del trasformatore da 2000 kVA nell'ambiente desertico del Medio Oriente.

Pronto a dare vita al tuo prossimo progetto in Medio Oriente?

I nostri ingegneri sono pronti ad aiutarti a personalizzare un trasformatore da 2000 kVA in grado di resistere agli ambienti più difficili. Parliamo oggi dei tuoi requisiti tecnici.

Richiedi una consulenza tecnica



1. Questo trasformatore ad alta temperatura da 2000 kVA è adatto al caldo ambiente desertico del Medio Oriente?

SÌ. È ottimizzato per climi estremi come l'Arabia Saudita e gli Emirati Arabi Uniti, dove le temperature ambientali estive spesso superano i 50 gradi. Grazie ai radiatori esterni potenziati e alla circolazione naturale dell'olio ottimizzata, controlla efficacemente l'aumento della temperatura dell'olio superiore e degli avvolgimenti anche in condizioni desertiche difficili.



2. Come affronta il trasformatore ad alta temperatura da 2000 kVA le frequenti tempeste di sabbia e polvere in Medio Oriente?

La sabbia rappresenta una sfida importante nei progetti nel deserto perché può intasare i radiatori e contaminare il petrolio. Il nostro design include sfiati rinforzati resistenti alla sabbia, un serbatoio completamente sigillato e un filtraggio di precisione per prevenire efficacemente l'ingresso di polvere fine. Ciò mantiene l'efficienza del raffreddamento e riduce significativamente la frequenza di manutenzione rispetto ai trasformatori standard.



3. Qual è la capacità dell'olio del trasformatore ad alta temperatura da 2000 kVA? Come viene controllato il rischio di perdite?

La capacità standard dell'olio del serbatoio è di circa 1000 litri (il volume esatto dipende dalla configurazione della tensione finale e dal design del raffreddamento: forniamo calcoli precisi per il vostro progetto). Il rischio di perdite è ridotto al minimo grazie a valvole limitatrici di pressione, un conservatore sigillato a membrana, guarnizioni di alta qualità e un robusto serbatoio completamente saldato.



4. In che modo il trasformatore previene l'invecchiamento dell'isolamento e prolunga la durata di servizio in ambienti ad alta temperatura?

Le alte temperature accelerano l'ossidazione dell'olio e il degrado dell'isolamento. Il nostro design avanzato di dissipazione del calore e i radiatori rinforzati garantiscono prestazioni termiche stabili, mantenendo le temperature dell'olio e degli avvolgimenti entro limiti di sicurezza. Questi margini di sicurezza seguono rigorosamente i requisiti IEC 60076 per l'aumento della temperatura superiore dell'olio e l'aumento della temperatura media degli avvolgimenti, garantendo un funzionamento affidabile anche a pieno carico.



PARAMETRO DEL TRASFORMATORE GNEE

Capacità nominale (kVA)	Combinazione di tensione			Gruppo vettoriale	Perdita a vuoto-carico (kW)	Perdita di carico (kW)	Nessun-carico corrente(%)	Impedenza-circuito di cortocircuito(%)
	Alta tensione (kV)	Intervallo di prese ad alta tensione (%)	Bassa tensione (LV)
30	20	±2×2,5 o ±5	0.4	Dyn11 o Yan11 o Yin0	0.08	0.66/0.63	1.7	5.5
50					0.1	0.96/0.91	1.6
63					0.12	1.14/1.09	1.5
80					0.14	1.37/1.30	1.4
100					0.16	1.64/1.57	1.2
125					0.19	1.98/1.88	1.2
160					0.23	2.41/2.30	1.1
200					0.27	2.85/2.72	1
250					0.32	3.34/3.18	0.96
315					0.38	4.00/3.81	0.88
400					0.46	4.72/4.39	0.8
500					0.54	5.64/5.48	0.8
630					0.65	6.48	0.72
800					0.78	7.84	0.64
1000					0.92	10.7	0.56	6
1250					1.1	12.5	0.56
1600					1.33	15.1	0.48
2000					1.56	19.1	0.48
2500					1.87	22.2	0.4
