Raffreddamento di trasformatori tropicali: soluzioni a bagno d'olio per Singapore e il Sud-Est asiatico

Nelle regioni caratterizzate da temperature ambientali e umidità persistentemente elevate, il raffreddamento efficace dei trasformatori-denominato raffreddamento tropicale dei trasformatori-è un elemento fondamentale dell'affidabilità del sistema energetico. Singapore e l’intera regione del Sud-est asiatico presentano temperature medie che spesso superano i 30 gradi e livelli di umidità che spesso superano l’80%. In tali condizioni, la scelta di un metodo di raffreddamento appropriato per i trasformatori immersi in olio- può determinare se un'unità funziona in modo affidabile per decenni o è soggetta a guasti prematuri, tempi di inattività costosi e durata di servizio ridotta.



I trasformatori immersi in olio-rimangono la scelta preferita in molte applicazioni in questa regione grazie alla loro superiore dissipazione del calore, all'elevata capacità di sovraccarico e all'efficienza in termini di costi-rispetto alle alternative di tipo-a secco. Tuttavia, i progetti standard basati su temperature ambiente massime di 30 o 40 gradi richiedono in genere un adattamento attento ai climi tropicali.



Questa guida raccoglie una vasta esperienza di progetti provenienti da Singapore, Indonesia, Malesia, Vietnam e Tailandia. Esamina i fondamenti dei metodi di raffreddamento, le sfide ambientali, i criteri pratici di selezione e i risultati dei progetti nel mondo reale-. Che tu sia un ingegnere elettrico, uno sviluppatore di progetti o uno specialista degli appalti coinvolto in data center, strutture industriali, sottostazioni di energia rinnovabile o reti di servizi pubblici, questo articolo offre informazioni utili per ottimizzare le prestazioni di raffreddamento dei trasformatori tropicali.



Alla conclusione, capirai come bilanciare la spesa in conto capitale iniziale, l'affidabilità a lungo termine, l'efficienza energetica e i requisiti di manutenzione per la tua applicazione specifica. Un adeguato raffreddamento del trasformatore tropicale non solo garantisce la conformità agli standard internazionali come IEC 60076, ma massimizza anche il ritorno sull'investimento in climi difficili.



Per prestazioni affidabili in condizioni difficili, i nostri-trasformatori immersi in olio sono-progettati appositamente per gli ambienti tropicali.

Ottieni una consulenza tecnica gratuita





Il clima tropicale del sud-est asiatico impone stress termici unici. Singapore registra temperature medie annuali di circa 27–28 gradi, con valori di picco che spesso raggiungono i 35 gradi, insieme a un'umidità persistentemente elevata durante tutto l'anno. Queste condizioni riducono il gradiente di temperatura disponibile per la dissipazione naturale del calore, costringendo i trasformatori a funzionare più vicino ai propri limiti termici.



Impatti chiave sui trasformatori- immersi nel petrolio:

• Invecchiamento accelerato dell'isolamento:Secondo la regola di Arrhenius, ogni aumento di 6–8 gradi della temperatura operativa può dimezzare la durata di vita dell’isolamento in cellulosa.
• Capacità di carico ridotta (derating):Un trasformatore progettato per una temperatura ambiente di 30 gradi può richiedere un declassamento di circa l'1–1,5% per grado Celsius al di sopra della temperatura di progetto.
• Degradazione dell'olio più rapida:Le temperature elevate favoriscono l'ossidazione, l'assorbimento di umidità e la formazione di fanghi.
• Aumento delle temperature-dei punti caldi:Ciò porta ad un surriscaldamento localizzato negli avvolgimenti e nel nucleo.



Nelle aree costiere comuni in tutto il sud-est asiatico, la nebbia salina aggiunge rischi di corrosione a radiatori e serbatoi, complicando ulteriormente il raffreddamento dei trasformatori tropicali.



Le strategie efficaci combinano la classe di raffreddamento adeguata con caratteristiche di progettazione migliorate (come radiatori più grandi e fluidi esterici con punto di fuoco elevato) e monitoraggio intelligente.





L'olio ha due scopi: isolamento elettrico e trasferimento di calore. Il calore generato nel nucleo e negli avvolgimenti si trasferisce all'olio, che circola tramite convezione naturale o forzata verso radiatori o scambiatori di calore esterni, dove si dissipa nell'aria o nell'acqua.



Designazioni comuni di raffreddamento (IEC 60076):

Codice di raffreddamento	Nome e cognome	Descrizione	Applicazione tipica
ONAN	Olio Naturale Aria Naturale	Convezione naturale dell'olio + flusso d'aria naturale	Unità più piccole, carichi inferiori
ONAF	Olio Naturale Aria Forzata	Circolazione naturale dell'olio + aria forzata (ventilatori)	Unità medio-grandi, uso tropicale
OFAF	Forza aerea forzata dal petrolio	Pompe dell'olio + ventilatori dell'aria	Trasformatori di potenza di grandi dimensioni
OFWF	Forzata dall’acqua forzata dal petrolio	Scambiatori di calore olio + acqua forzati	Installazioni molto grandi o con spazio limitato-

• ONANsi basa interamente sulla convezione naturale. È semplice, silenzioso e richiede poca-manutenzione, ma la sua capacità è limitata in ambienti-ambientali elevati.
• ONAFaggiunge ventole che si attivano a carichi o temperature più elevati, fornendo in genere il 15–33% di capacità aggiuntiva a seconda delle dimensioni del trasformatore. Ciò lo rende molto popolare per il raffreddamento dei trasformatori tropicali.



Tutte le designazioni dei sistemi di raffreddamento seguono lo standard internazionale IEC 60076, garantendo conformità globale e prestazioni costanti.







La posizione equatoriale di Singapore comporta variazioni stagionali minime ma calore e umidità implacabili. I progetti devono tenere conto di:

• Temperature ambientali elevate:Sono comuni ambienti di design con temperatura di 40 gradi o superiore.
• Elevata umidità e condensa:Promuove l'ingresso di umidità se gli sfiatatoi o le guarnizioni sono inadeguati.
• Forti piogge e rischio di inondazioni:Richiede fondamenta elevate e recinzioni con classificazione IP-.
• Polvere e inquinamento:Può ostruire le alette del radiatore, riducendo l'efficienza del raffreddamento.
• Vincoli di spazio:Soprattutto nei data center urbani e nei parchi industriali di Singapore.



Senza un adeguato raffreddamento del trasformatore tropicale, i trasformatori potrebbero presentare temperature superiori-dell'olio superiori a 95-105 gradi e temperature-punti caldi superiori a 110-120 gradi, accelerando notevolmente l'invecchiamento.



Secondo i dati climatici di Singapore, l’elevata umidità persistente e le temperature superiori ai 30 gradi creano notevoli sfide al raffreddamento.







La scelta del metodo di raffreddamento ottimale coinvolge molteplici fattori:

• Capacità del trasformatore e profilo di carico:ONAN può essere sufficiente fino a circa 5–10 MVA in condizioni moderate; L'ONAF è preferibile al di sopra di questo intervallo o per fattori di carico elevati ai tropici.
• Temperatura ambiente e altitudine:Applicare correzioni di declassamento in base alle linee guida IEC/IEEE.
• Ambiente di installazione:Interni (flusso d'aria limitato) vs. esterni; le restrizioni sul rumore favoriscono l'ONAN ove possibile.
• Requisiti di ridondanza:Le infrastrutture critiche utilizzano spesso ONAF a doppia fase o sistemi di backup.
• Budget e costi del ciclo di vita:Il raffreddamento forzato aumenta le spese in conto capitale e la manutenzione, ma riduce il declassamento e prolunga la durata di servizio.



Tabella del quadro decisionale raccomandato

Tipo di progetto	Raffreddamento consigliato	Ragioni principali	Benefici attesi
Piccola distribuzione (<2.5 MVA)	ONAN con margini	Semplicità, bassa manutenzione	Prestazioni di base affidabili
Medio industriale (2,5–10 MVA)	ONAF	Gestisce i picchi di carico in condizioni di calore	+20–30% di capacità, migliore controllo della temperatura
Grande centro energetico/data center	ONAF/OFAF	Alta affidabilità, efficienza dello spazio	Declassamento minimo, monitoraggio remoto
Costiero/Alta umidità	ONAF + Olio Estere	Protezione dalla corrosione e dal fuoco	Vita estesa, sicurezza





ONAN ai tropici

• Pro:Nessuna parte in movimento, funzionamento silenzioso, basso consumo energetico.
• Contro: Significant derating (often 10–20% or more at ambients >40 gradi); richiede un ingombro maggiore.



L'ONAF ai Tropici

• Pro:L'attivazione automatica della ventola mantiene la temperatura; maggiore capacità di sovraccarico; comprovato successo nei progetti del sud-est asiatico.
• Contro:È necessaria la manutenzione del ventilatore; leggero aumento del rumore; costo iniziale più elevato.



Opzioni avanzate

• Fluidi esteri(naturali o sintetici): offrono una maggiore tolleranza alla temperatura e biodegradabilità.
• Flusso d'olio diretto (OD…):migliora l'uniformità del raffreddamento.
• Controlli intelligenti con sensori di temperatura IoT:ottimizzare il funzionamento dei ventilatori e prevedere le esigenze di manutenzione.



In pratica, molti progetti di Singapore utilizzano trasformatori con doppia classificazione ONAN/ONAF, che funzionano principalmente in modalità ONAF durante le condizioni di picco per un raffreddamento affidabile del trasformatore tropicale.



Le linee guida per il caricamento seguono le raccomandazioni IEEE C57.91 per il funzionamento a temperature-ambientali- elevate.







Caso di studio 1: progetto del data center di Singapore (2024)

Un data center su vasta scala a Jurong richiedeva otto trasformatori da 5 MVA per la distribuzione a 11 kV. Il progetto ONAN iniziale mostrava rischi di punti caldi- superiori a 115 gradi in ambienti superiori a 35 gradi.

Soluzione:Passato a ONAF con radiatori maggiorati e olio a base di esteri-. Ventole attivate a una temperatura dell'olio superiore-di 75 gradi.

Risultati:

Pieno carico sostenuto con temperatura media dell'olio-superiore di 68 gradi.

Zero interruzioni non pianificate nei primi 18 mesi.

Estensione stimata del 25% della durata dell'isolamento.



Caso di studio 2: Sottostazione di energia rinnovabile, Vietnam (2025)

Un parco solare con carichi diurni elevati e variabili.

Soluzione:ONAF a doppio-stadio che consente un carico fino al 133% durante i picchi. Controlli intelligenti integrati con SCADA.

Vantaggi:Evitato costoso sovradimensionamento garantendo al tempo stesso la stabilità della rete.

Questi casi dimostrano che il raffreddamento tropicale personalizzato del trasformatore offre un ROI misurabile attraverso una maggiore affidabilità e un costo totale di proprietà ridotto.





• Fase di progettazione:Esegui una modellazione termica dettagliata (CFD) utilizzando i dati ambientali reali del sito.
• Installazione:Garantire uno spazio adeguato per il flusso d'aria; elevare le attrezzature al di sopra dei livelli di piena.
• Monitoraggio:Installa l'analisi dei gas disciolti (DGA), sensori di temperatura e monitor online delle condizioni dell'olio.
• Manutenzione:Condurre ispezioni visive trimestrali, test annuali delle ventole e campionamenti dell'olio ogni 6-12 mesi.
• Protezione ambientale:Utilizza rivestimenti-resistenti alla corrosione e componenti in acciaio inossidabile nelle zone costiere.
• Formazione:Assicurarsi che i team locali comprendano la logica di controllo dei tifosi e le procedure di emergenza.



Tabella dell'elenco di controllo della manutenzione (frequenza consigliata)

Attività	Frequenza	Responsabilità
Scansione visiva e termica	Mensile	Squadra del sito
Prova di funzionamento della ventola	Trimestrale	Squadra elettrica
Campionamento dell'olio e DGA	6-12 mesi	Laboratorio certificato
Pulizia del radiatore	Annualmente o secondo necessità	Appaltatore di manutenzione

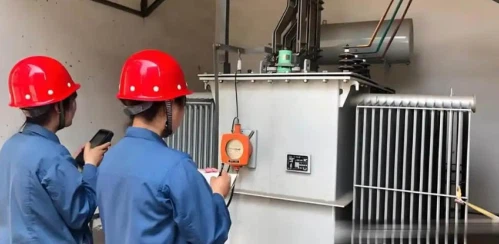

[Didascalia immagine: La manutenzione regolare garantisce l'affidabilità-a lungo termine dei sistemi di raffreddamento dei trasformatori tropicali.]





Un efficace raffreddamento dei trasformatori tropicali è essenziale per l’affidabilità delle infrastrutture elettriche a Singapore e nel Sud-Est asiatico. Comprendendo le sfide ambientali, padroneggiando metodi di raffreddamento come ONAN e ONAF e applicando lezioni tratte da progetti reali, le parti interessate possono migliorare significativamente le prestazioni del trasformatore, la longevità e il successo complessivo del progetto.



Investire in anticipo nella giusta strategia di raffreddamento riduce al minimo i rischi e offre un valore superiore a lungo termine. Per consigli personalizzati, calcoli termici o preventivi specifici per progetti-per la tua prossima installazione tropicale, il nostro team di ingegneri-con vasta esperienza nel sud-est asiatico-è pronto ad aiutarti.



Pronti a ottimizzare la vostra soluzione di raffreddamento del trasformatore tropicale?

👉 Contattaci oggi per una consulenza tecnica gratuita e una valutazione del sito.



Un trasformatore ha bisogno di raffreddamento?

Dimensioni e valori nominali del trasformatore: per garantire che funzionino entro limiti di temperatura accettabili,i trasformatori più grandi con valori nominali più elevati richiedono metodi di raffreddamento più efficaci. D'altro canto, sistemi di raffreddamento più semplici, come Oil Natural Air Natural (ONAN), possono essere utilizzati da trasformatori più piccoli.



Come funziona il sistema di raffreddamento del trasformatore?

Il calore prodotto sull'avvolgimento del trasformatore durante il funzionamento viene prima assorbito dall'olio di raffreddamento del trasformatore, l'olio riscaldato trasferisce quindi quel calore al serbatoio del trasformatore dotato di alette di raffreddamento del trasformatore. Quindi di solito viene utilizzata la convezione libera o forzata per rimuovere il calore dal serbatoio del trasformatore.



Qual è la differenza tra OFAF e ODAF?

OFAF (Oil Forced Air Forced): le pompe fanno circolare l'olio e le ventole forzano l'aria per il raffreddamento. 4. ODAF (Oil Directed Air Forced): l'olio viene convogliato attraverso specifici percorsi tramite pompe, con raffreddamento ad aria forzata.



Quali sono i metodi per raffreddare i trasformatori?

I trasformatori a olio-vengono raffreddati utilizzandometodo di raffreddamento ad olio-ad aria o ad olio-ad acqua. Esiste una gamma più ampia di metodi di raffreddamento per i trasformatori di tipo-a olio. (Minerale) Olio naturale Aria naturale (ONAN) – Il nucleo e le bobine vengono raffreddati circondandoli con olio.
