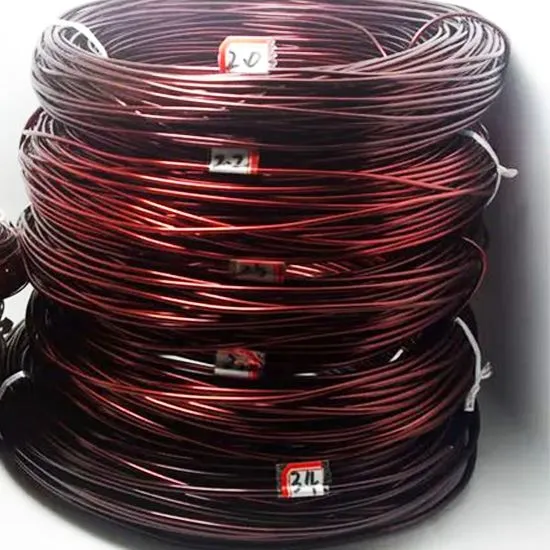

Classe 200 poliestere o poliesterimide sopra rivestito con poliammide - IMIDE smaltato in alluminio rotondo in alluminio
Hai domande? I rappresentanti di vendita GNEE sono disponibili per la chat dal vivo ora
Invia e-mail:sales@gneeelectric.com
Tel:+8615824687445
Questo filo presenta un rivestimento primario di poliestere o poliesterimide. E un soprabito secondario di poliammide - imide. Ha progettato per fornire proprietà termiche, meccaniche ed elettriche migliorate.
La gamma di diametri nominali di conduttore coperti da questo documento è:
Grado 0.250 mm fino a includere 3.150 mm;
Grado 0.250 mm fino a 5.000 mm.
I diametri del conduttore nominale sono specificati nella clausola 4 di LEC 60317-0-3: 2008 e IEC 60317-0-3: 2008/AMD1: 2013.
Filo in alluminio rotondo smaltato con rivestimenti di poliestere o poliesterimide e rivestito con poliammide - imide. Rappresenta un tipo specializzato di filo magnetico utilizzato in varie applicazioni elettriche ed elettroniche alte -. Questa combinazione di materiali garantisce eccellenti proprietà termiche, meccaniche ed elettriche, rendendolo adatto per ambienti esigenti.
La combinazione di poliestere o poliesterimide con poliammide - i rivestimenti imide su filo di alluminio fornisce prestazioni -}, costo - efficace. La sua maggiore stabilità termica, durata meccanica e resistenza chimica lo rendono ideale per trasformatori, motori, generatori, bobine e altre applicazioni impegnative.
Materiale di base: Alluminio. Leggero e flessibile. Ottima conducibilità elettrica. Costo - efficace rispetto al rame.
Temperatura del filo di avvolgimento
La classe 200 è una classe termica che richiede un indice di temperatura minimo di 200 e una temperatura di shock termico di almeno 220 gradi.
La temperatura in gradi Celsius corrispondente all'indice di temperatura non è necessariamente. Si consiglia di gestire il filo e ciò dipenderà da molti fattori, incluso il tipo di apparecchiatura coinvolta.
Cut - attraverso: nessun errore avverrà entro 2 minuti a 320 gradi.
Indice di temperatura: clausola 15 di LEC 60317-0-3: 2008 e LEC 60317-0-3: 2008/AMD1: 2013 si applica. L'indice di temperatura minima deve essere 200.
Resistenza ai refrigeranti: la percentuale di materia estraibile non deve superare lo 0,5%. Il requisito per la tensione di rottura deve essere del 75% del valore minimo specificato.
Specifiche-IEC 60317-25-2020 Standard
Standard di riferimento I requisiti per poliestere o poliesterimide sopra rivestiti con poliammide - IMIDE IMIDE SENAMELLATO FILO ALLUMINO ROULDO, CLASSE 200.
Questa parte di LEC 60317 specifica i requisiti dei fili di avvolgimento in alluminio rotondo smaltato della classe 200 con un rivestimento doppio. Il rivestimento sottostante si basa su resina poliestere o poliesterimide. Può essere modificato a condizione che mantenga l'identità chimica della resina originale e soddisfa tutti i requisiti di filo specifici. Il rivestimento sovrapposto si basa sulla poliammide - resina imide.
Rivestimento primario: poliestere o poliesterimide.
Questo è ampiamente usato smalto filo con eccellenti proprietà termiche, classe 180 o superiore. Può essere applicato a single - rivestimento e doppio - Applicazioni di rivestimento.
Stabilità termica adeguata: questi rivestimenti possono in genere resistere a temperature fino a 180 gradi, rendendoli adatti per applicazioni di temperatura -.
Fornisce un buon isolamento e resistenza meccanica. Resistente a solventi e sostanze chimiche.
Rivestimento secondario: poliammide - imide.
Polyamide - imide (PAI) è nota per la sua resistenza termica e chimica superiore. Eccellente ritenzione di proprietà meccanica - a temperature elevate.
PAI può sopportare temperature fino a 220 gradi o superiore, estendendo l'intervallo operativo del filo. Offre una resistenza eccezionale a una vasta gamma di sostanze chimiche, tra cui solventi e agenti corrosivi.
Resistenza all'abrasione (diametri di conduttore nominale fino a 2.500 mm)
Il filo deve soddisfare i requisiti indicati nella Tabella 1.
Per i diametri del conduttore nominale intermedio, deve essere preso il valore del prossimo diametro del conduttore nominale più grande.
| Tabella 1 - Resistenza all'abrasione | ||||
| Diametermm di conduttore nominale | Grado 1 | Grado 2 | ||
| Forza media minima a failuren | Forza minima al fallimento di ciascuna misurazione n | Forza media minima a failuren | Forza minima al fallimento di ciascuna misurazione n | |
| 0,400 0,450 0,500 0,560 0,630 0,710 0,800 0,900 1,000 1,120 1,250 1,400 1,600 1,800 2,000 2,240 2,500 |
1,95 2,10 2,25 2,40 2,55 2,75 2,95 3,15 3,40 3,70 3.95 4,25 4,60 5,00 5,30 5,70 6,10 |
1,65 1,75 1,90 2,05 2,20 2,35 2,50 2,70 2,90 3,10 3,35 3,60 3,90 4,20 4,50 4,80 5,15 |
3,15 3,40 3,60 3,85 4,15 4,45 4,75 5,10 5,45 5,80 6,25 6,65 7,15 7,70 8,20 8,75 9,30 |
2,65 2,85 3,05 3,25 3,50 3,75 4,05 4,30 4,60 4,90 5,25 5,45 5,85 6,50 6,95 7,40 7,90 |
Perché scegliere il poliestere Classe Chalco 200 Over rivestimento con poliammide - IMIDE IMIDE SENAMELLATO FILO ALLUMINO ROULD?
Standard di produzione
GBT 23312.7-2009, IEC 60317-25-2020
Certificazione
I prodotti Chalco sono fabbricati nel nostro stato - di - la fabbrica artistica - in stretto qualità e gestione ambientale, certificato ISO.
Capacità di produzione
La produzione e la gestione sono conformi al sistema internazionale di qualità dell'energia, garantendo la migliore qualità della durata di lunga durata, un'elevata resistenza meccanica, un'elevata conduttività elettrica e prestazioni di ammorbidimento della resistenza ad alta temperatura.
Le specifiche del poliestere di classe 200 sovrastate con poliammide - imide smaltato in alluminio rotondo
| Lega | Temperare | Specifiche | |
| Insinsess | ID interiore | ||
| 1060, 1070 | O | 0.25-1.6 | 150, 200, 300 |
| 0.25-5.0 | 150, 200, 300 | ||
| Tolleranza di spessore | +0.02 mm /0 mm | ||
Resistenza a graffi di 200 classi in poliestere sopra rivestito con poliammide - imide smaltato in alluminio rotondo in alluminio
| Diametro nominale del conduttore mm | 1 classe | 2classe | ||
| Forza di graffio medio minima n | Forza di graffio minima in ogni test n | Forza di graffio medio minima N | Forza di graffio minima in ogni test n | |
| 0.4 | 1.95 | 1.65 | 3.15 | 2.65 |
| 0.45 | 2.1 | 1.75 | 3.4 | 2.85 |
| 0.5 | 2.25 | 1.9 | 3.6 | 3.05 |
| 0.56 | 2.4 | 2.05 | 3.85 | 3.25 |
| 0.63 | 2.55 | 2.2 | 4.15 | 3.5 |
| 0.71 | 2.75 | 2.35 | 4.45 | 3.75 |
| 0.8 | 2.95 | 2.5 | 4.75 | 4.05 |
| 0.9 | 3.15 | 2.7 | 5.1 | 4.3 |
| 1 | 3.4 | 2.9 | 5.45 | 4.6 |
| 1.12 | 3.7 | 3.1 | 5.8 | 4.9 |
| 1.25 | 3.95 | 3.35 | 6.25 | 5.25 |
| 1.4 | 4.25 | 3.6 | 6.65 | 5.45 |
| 1.6 | 4.6 | 3.9 | 7.15 | 5.85 |
| 1.8 | 5.00 | 4.20 | 7.7 | 6.5 |
| 2 | 5.30 | 4.50 | 8.2 | 6.95 |
| 2.24 | 5.70 | 4.80 | 8.75 | 7.4 |
| 2.5 | 6.10 | 5.15 | 9.3 | 7.9 |
| Nota: per la dimensione intermedia del diametro nominale del conduttore, è necessario assumere il valore del diametro nominale del conduttore più grande. | ||||
Allungamento di poliestere di classe 200 sovrastate con poliammide - imide smaltato in alluminio rotondo in alluminio
| Diametro del conduttore nominale mm | Allungamentominimo | Minimo di resistenza alla trazione | |
| Sopra | Fino a includere | % | N⋅m -2 |
| – | 0,400 | 10 | 90 |
| 0,400 | 1,000 | 12 | 90 |
| 1,000 | 2,000 | 15 | 80 |
| 2,000 | 5,000 | 15 | 70 |
Tensione di rottura di 200 classi in poliestere sopra rivestito con poliammide - IMIDE SENAMELLATO FILO DI ALLUMINO ROULD
| Diametro del conduttore nominale mm | Tensione di rottura minima (valore RMS) V | |||
| Classe 1 e Classe 1B | Classe 2 e Classe 2B | |||
| Temperatura ambiente | Temperatura elevata | Temperatura ambiente | Temperatura elevata | |
| 0.250 | 2100 | 2100 | 3900 | 2900 |
| 0.280 | 2200 | 2200 | 4000 | 3000 |
| 0.315 | 2200 | 2200 | 4100 | 3100 |
| 0.355 | 2300 | 2300 | 4300 | 3200 |
| 0.400 | 2300 | 2300 | 4400 | 3300 |
| 0.450 | 2300 | 2300 | 4400 | 3300 |
| 0.500 | 2400 | 2400 | 4600 | 3500 |
| 0.560 | 2500 | 2500 | 4600 | 3500 |
| 0.630 | 2600 | 2600 | 4800 | 3600 |
| 0.710 | 2600 | 2600 | 4800 | 3600 |
| 0.80o | 2600 | 2600 | 4900 | 3700 |
| 0.900 | 2700 | 2700 | 5000 | 3800 |
| 1.000 fino a 2.500 | 2700 | 2700 | 5000 | 3800 |
Caratteristiche di 200 - Classe poliestere/poliammide-imide-immide smaltato in alluminio in alluminio filo rotondo
In condizioni asciutte e umide, eccellente resistenza alla rottura della tensione;
Eccellente rottura di ammorbidimento e prestazioni di shock termico;
Eccellente resistenza cinematografica e resistenza ai graffi;
Anti - refrigerante, chimica Ruipin Eccellente performance di corrosione;
Il filo rivestito in Polyester Primer ha un'adesione più eccellente e prestazioni di rottura dell'ammorbidimento;
Il filo smaltato per primer in poliesterimide ha una resistenza più eccellente al sovraccarico, all'invecchiamento del calore e alle prestazioni di schiuma del refrigerante ad alta temperatura;
Compatibile con le vernici più impregnanti.
0,8 mm 1,0 mm 1,25 mm 2,0 mm 2,2 mm 2,5 mm 3,0 mm 3,4 mm in alluminio smaltato in alluminio
Precauzioni per l'uso di 200 - Classe poliestere/poliammide-imide composito smaltato in alluminio filo rotondo
È facile essere idrolizzati nell'acqua - contenente sistema di tenuta (fai attenzione quando lo usi per sigillare motori e apparecchi elettrici);
Incompatibile con cloruro di polivinile, neoprene, ecc., Cloro - contenenti composti polimerici e incompatibili con cloruro - ion - sale;
Il filo smaltato in alluminio ha una scarsa conducibilità elettrica e non è adatto agli avvolgimenti elettrici di motori con alta potenza, corto - sovraccarico di termine e funzionamento a termine lungo -;
La temperatura di lavoro del filo smaltato in alluminio utilizzato nel motore del compressore di refrigerazione non deve superare i 130 gradi;
La temperatura operativa del motore del compressore di refrigerazione per filo smaltato con base di poliestere non deve superare i 130 gradi.
Applicazione di filo rotondo smaltato in poliestere/poliammideimide in poliestemide
Trasmissione di potenza:Il filo rotondo in alluminio smaltato in poliestere/poliammide imide può essere utilizzato come linea di trasmissione di potenza per trasmettere energia dalle centrali elettriche a vari utenti finali. Rispetto ai tradizionali fili di rame, i fili di alluminio hanno costi più bassi e peso più leggero, che possono ridurre le perdite di trasmissione.
Produzione motori:Questo filo smaltato composito è anche ampiamente utilizzato nel settore della produzione del motore. Può essere utilizzato per produrre vari tipi di motori, inclusi motori AC e DC. Lo strato di isolamento del filo smaltato ha buone prestazioni di isolamento e resistenza al calore, che possono proteggere il filo in ambienti di temperatura - elevati e fornire un isolamento elettrico affidabile.
Citazione istantanea
Trasformatore Manufacturing:Il filo rotondo in alluminio smaltato in poliestere/poliammide imide è spesso utilizzato nella produzione di trasformatori. I trasformatori sono componenti importanti nel sistema di alimentazione, utilizzati per cambiare i livelli di tensione. I fili smaltati svolgono un ruolo conduttivo e isolante negli avvolgimenti dei trasformatori, consentendo una trasmissione efficace e conversione dell'energia elettrica.
In generale, il filo rotondo in alluminio smaltato in poliestere/poliammide imide viene utilizzato per gli avvolgimenti dei motori dei dispositivi di refrigerazione e i trasformatori di tipo a secco - {1-; La bobina di strumenti elettrici a temperatura - alti; Vari motori industriali, in particolare motori avviati frequentemente e avvolgimenti motori sovraccarichi; Avvolgimento del motore dell'utensile elettrico; Avvio dell'avvio dell'auto e del motore del generatore. I reattori elettronici e gli avvolgimenti di alimentazione del raddrizzatore hanno importanti applicazioni nella trasmissione di potenza e nella produzione di motori. Le loro caratteristiche includono prestazioni elettriche a basso costo, leggere e buone, rendendoli uno dei materiali chiave nel settore dell'alimentazione e ingegneria elettrica.
Diverse specifiche del prodotto:
| Filo in alluminio rotondo smaltato
Diametro (mm): 0,15-5,33 Classe di temperatura: 130.155.180.200.240 |
Filo in alluminio piatto smaltato
Diametro (mm): A: 1.0-10.0, B: 2.0-16 Classe di temperatura: 130.155.180.200.240 |
| Filo di rame rotondo smaltato
Diametro (mm): 0,1-5,0 Classe di temperatura: 130.155.180.200.220 |
Filo di rame piatto smaltato
Diametro (mm): A: 0.8-5.6, B: 2.0-16 Classe di temperatura: 180.200.220 |
| Filmo coperto di panno/ poliestere non tessuto
Diametro (mm): round: 1.7-8.0, piatto: a: 1-8, b: 3-25 Classe di temperatura: 220 |
Filo di poliimide avvolto
Diametro (mm): round: 1.7-8.0, piatto: a: 1.0-8, b: 3-25 Classe di temperatura: 240 |
| Film avvolto in smaltato
Diametro (mm): round: 1.7-5,0 A: 0,8-5,6, b: 2-16 Classe di temperatura: 220 |
Filo coperto di carta Nomex
Diametro (mm): round: 1.7-8.0, piatto: a: 1-10, b: 3-25 Classe di temperatura: 220 |
| Filo in fibra di vetro avvolto
Diametro (mm): round: 1.7-6.0, piatto: a: 0.3-5.6, b: 2-16 Classe di temperatura: 220 |
Filo avvolto dalla carta kraft
Diametro (mm): round: 1.7-8.0 A: 1-8, B: 3-25 Classe di temperatura: 240 |
