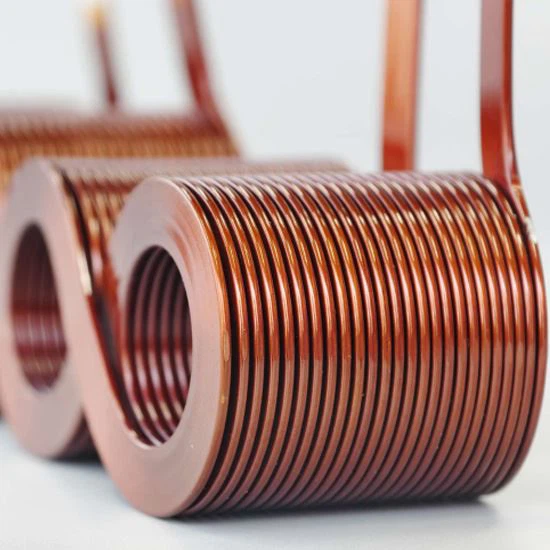

Edge - filo smaltato di avvolgimento di dimensioni

Classe termica:180 (H), 200 (C), 220 Grado (C+)

Dimensione:A: 1,0mm-7,0 mm; B: 1mm-25mm

Standard:GB IEC NEMA JIS, anche personalizzato secondo gli standard dei clienti.

Spool da imballaggio:‌

Le dimensioni della bobina accettabili vanno da 250 mm (diametro interno) x 300 mm (larghezza esterna) a 250 mm (diametro interno) x 630 mm (larghezza esterna)

‌Applicazione del prodotto:‌

Adatto agli avvolgimenti in trasformatori, reattori, alimentatori, inverter fotovoltaici, generatori e altre apparecchiature per macchinari elettrici.

Con un solido background tecnico, Gnee Group offre una gamma completa di filo di avvolgimento isolato, che fornisce una soluzione per ogni motore elettrico, trasformatore e produttore di bobine.

La gamma di capacità di fabbricazione del filo magnetico GNEE copre la produzione specializzata di fili nudi e isolati a fini di ingegneria elettrica come segue:

• Rame smaltato e filo rotondo in alluminio da diametri da 0,05 mm a 5,00 mm
• Striscia rettangolare di rame e alluminio nudo, sezione rifinita da 1,00 mm a 5,00 mm di spessore a larghezza da 3,00 mm a 20,00 mm
• Striscia rettangolare in rame e alluminio smaltato, sezione rifinita da 1,00 mm a 5,00 mm di diametro, larghezza da 3,00 mm a 20,00 mm

Scelta del conduttore

Il filo di rame è la scelta più comune come conduttore utilizzato in tutto il settore elettrico. La conduttività elettrica è la caratteristica più importante di qualsiasi conduttore. Le scelte sono generalmente limitate a metalli puri non legati piuttosto che alle leghe.

Per i diametri uguali, l'alluminio, la seconda scelta del conduttore, ha una resistenza di circa il 61% di circa il 61% rispetto al rame. Inoltre, l'alluminio ha una conduttività termica inferiore, che riduce l'efficienza del raffreddamento mediante conduzione termica ai dissipatori di calore o per convezione dell'aria in movimento.

Quando si considera il volume, in particolare nei piccoli motori sigillati, il rame è un materiale più efficiente.

Un confronto tra rame e alluminio

Smaltato

Classe di isolamento poliuretano (PUR): F (155 gradi)

Un rivestimento duro e flessibile con una buona resistenza dielettrica che offre saldabilità a basse temperature senza preventiva rimozione dello smalto. Il fattore di dissipazione del filo smaltato pur è basso e cambia poco, anche ad alte frequenze o in condizioni umide.

Tuttavia, va notato che PUR non è compatibile con tutte le vernici impregnanti e ha una durata limitata.

Le applicazioni comuni per il filo smaltato per Pur sono in motori a bassa potenza e trasformatori che operano a basse temperature, bobine di telecomunicazione e metri.

Polyester soldato - imide (pei - s) Classe di isolamento: H (180 gradi)

Questo smalto offre gli elevati vantaggi di resistenza termica e solvente del poliestere - imide con il vantaggio aggiuntivo della saldabilità senza il requisito di stripping.

Caratteristiche elettriche e meccaniche di prima classe più la compatibilità con le vernici impregnanti rendono il PEI - la scelta preferita nella maggior parte delle applicazioni PUR tradizionali, come motori a bassa e media potenza, trasformatori e relè.

Polyester - IMIDE (PEI) Classe di isolamento: H (180 gradi)Un rivestimento ad alte prestazioni, con un'applicazione ampia, quasi universale. PEI non solo offre una buona resistenza dielettrica, flessibilità e resistenza all'abrasione, ma anche elevata resistenza termica, miglioramento della resistenza all'invecchiamento e aumento della velocità di produzione. State - di - The - Gli smalti pei art sono adatti per l'uso in motori ermetici e trasformatori raffreddati a olio.

Le applicazioni per il filo smaltato PEI includono motori, regalati, strozzatori, trasformatori e gruppi elettrici generali che lavorano ad alte temperature.

Polyester - imide con Amide - IMIDE TOP Coat (pei - AI) Classe di isolamento: H+ (200 gradi)

Un rivestimento di imide Amide - su un poliestere - imide (pei) lo smalto di base offre un'elevata resistenza all'abrasione e una migliore attrito relativo in modo che la capacità di elaborazione (Windality) sia migliorata. Inoltre, offre un'eccellente resistenza dielettrica insieme a una resistenza termica e chimica significativamente migliore.

Pei - AI è adatto ad alta velocità e processi di avvolgimento abrasivi e nei gruppi elettrici che sono stressati sia meccanicamente che termicamente durante il normale funzionamento. Le applicazioni includono motori a base di sigillazioni ermeticamente a temperatura, trasformatori speciali, strozzature e regalast.

Polyester - IMIDE con top brandibile - coat (pei - b)

Un rivestimento termoplastico sopra un poliestere - IMIDE Base Enamel offre auto -- indurito di legame. Il riscaldamento della resistenza è il metodo migliore per le bobine di legame usando questo smalto.

Per mantenere una buona forza di legame si raccomanda che gli avvolgimenti non funzionino a temperature superiori a 155 gradi.

Inizialmente per l'uso nel settore della comunicazione, PEI - B è applicabile quando non viene utilizzato alcun supporto o precedente nella costruzione di bobine. Adatto anche in bobine di relè, bobine di giogo, solenoidi e in motori aperti.

Classe termica

Le determinazioni della classe termica vengono fatte testando almeno dieci (10) campioni di coppie intrecciate di filo magnetico smaltato a una serie di temperature elevate. I campioni vengono rimossi periodicamente e sottoposti a un test di tensione di prova distruttiva non -. Se non viene rilevato un errore completo, i campioni vengono restituiti al forno dopo aver notato il numero di guasti. I fallimenti individuali a una data temperatura definiscono la vita media a quella temperatura.
