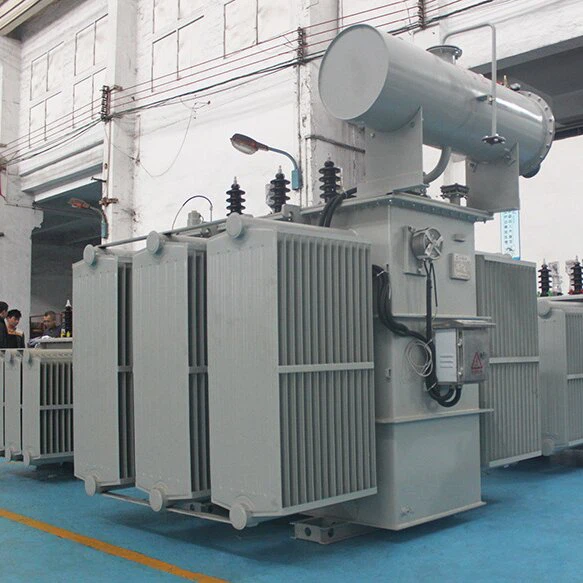

Trasformatore di rettificatore da 330kv e sotto

La società ha applicato la tecnologia e il processo di produzione del trasformatore di raddrizzatore avanzato del mondo e ha sviluppato congiuntamente una serie di argomenti di ricerca scientifica con le università nazionali. In combinazione con gli anni di esperienza della nostra azienda nei trasformatori di distribuzione manifatturiera, ha fatto grandi scoperte sulla base della tecnologia tradizionale, in modo da migliorare l'affidabilità e la progressività dei prodotti. Questi trasformatori pieni di petrolio hanno due funzioni:

1. Fornire una tensione appropriata al sistema raddrizzatore;

2. Ridurre l'inquinamento alla griglia elettrica causata dalla distorsione della forma d'onda causata dal sistema di rettifica.

Attributi chiave

Caratteristiche principali

• Il carico del trasformatore del raddrizzatore è un'impedenza non lineare, che fa sì che l'avvolgimento laterale della valvola del trasformatore del raddrizzatore contenga la corrente dell'onda fondamentale e la sovrapposizione di varie armoniche, e l'avvolgimento laterale della griglia ha anche una connessione con il circuito del raddrizzatore la corrente non sinusoidale corrispondente.
• In base ai diversi requisiti dell'utente, ci sono vari metodi di connessione speciali sul lato della valvola dei trasformatori di rettificatore.
• Al fine di migliorare il fattore di potenza e ridurre la corrente armonica sul lato della griglia, l'attrezzatura per raddrizzatore ad alta potenza richiede trasformatori di raddrizzatore per utilizzare metodi come lo spostamento della fase di avvolgimento ad angolo a stella, lo spostamento della fase di avvolgimento di fase e lo spostamento della fase autotrasformista per aumentare il numero di impulsi dell'attrezzatura del raddrizzatore.
• In base ai diversi requisiti di processo degli utenti, i trasformatori di raddrizzatore richiedono che la tensione laterale della griglia (come 220kV) scenda direttamente a una tensione laterale della valvola molto bassa (come 1KV) e la tensione laterale della valvola deve essere regolata sul carico entro un ampio intervallo del 5% -105%.
• Al fine di regolare continuamente la tensione rettificata, i reattori auto -saturanti possono essere utilizzati per la messa a punto e la stabilizzazione della corrente e alcuni usano anche la sintonizzazione fine del tiristore.
• Nell'apparecchiatura raddrizzatore ad alta potenza, la corrente sul lato della valvola del trasformatore è molto elevata, raggiungendo 100KA o ancora maggiore. Al fine di migliorare il fattore di potenza, evitare il surriscaldamento locale e la distribuzione di corrente irregolare dei componenti del raddrizzatore, è necessario utilizzare la stessa tecnologia anti -parallela di fase.
• Con l'applicazione diffusa della tecnologia di regolazione della velocità di frequenza variabile CA, è emerso il trasformatore di raddrizzatore di trasmissione diviso di recente sviluppo. L'avvolgimento laterale della valvola a bassa tensione del trasformatore è suddiviso in tre rami indipendenti, che possono fornire energia a tre diversi carichi, ottenendo l'effetto di "una macchina con più funzioni", riducendo le perdite e salvataggio dell'area del suolo.
• Al fine di ridurre le perdite di corrente parassita causate da alte correnti nei componenti strutturali in acciaio come serbatoi di carburante, vengono prese misure come la schermatura elettrica o magnetica.

Per molti anni, la nostra azienda ha progettato e prodotto un lotto di vari trasformatori di raddrizzatore di livello 330kV e inferiore per uso industriale generale, uso di elettrolisi elettrochimica, uso di trasmissione, utilizzo della trazione, uso di regolamentazione della velocità variabile, uso di alimentazione a frequenza variabile, uso di trasmissione corrente e altri settori industriali, che hanno ricevuto prati unanime da parte degli utenti.
