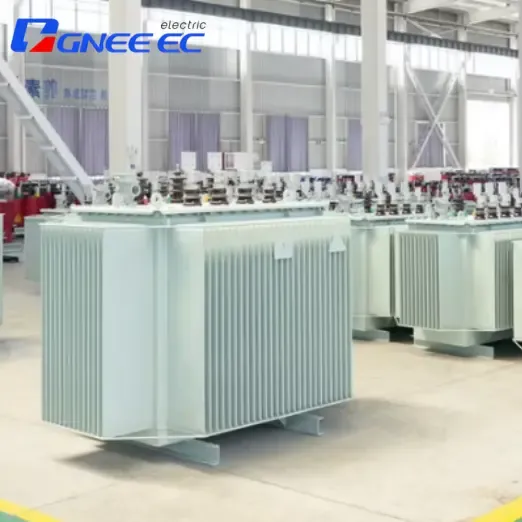

Trasformatore di distribuzione del core laminato 50kVA/10kV
Capacity: 50 KVA
Delivery anno: 2024
Country: Messico
Scenario di applicazione: alimentazione per le linee di produzione industriale.
Advantage Descrizione: Adattabilità della gamma di temperature larga (-30 grado in +60 grado) garantisce un funzionamento affidabile nei climi tropicali.
Hai domande? I rappresentanti di vendita GNEE sono disponibili per la chat dal vivo ora
Invia e-mail:sales@gneeelectric.com
Tel:+8615824687445
Attributi del prodotto
Questo "trasformatore di distribuzione core tramata adotta la tecnologia core bloccata, offrendo le seguenti caratteristiche di base:
Design a bassa perdita: L'isolamento interayer ottimizzato e la struttura del circuito magnetico riducono le perdite di corrente parassita di oltre il 30%, sovraperformando i tradizionali trasformatori di core solido.
Elevata adattabilità: resiste a ± 10% di fluttuazione della tensione a 10 kV di tensione valutata, garantendo la stabilità in condizioni di griglia instabile.
Struttura compatta: L'aumento della densità di laminazione riduce il volume del trasformatore immerso ad olio laminato in acciaio in acciaio silicon del 20% rispetto ai modelli a core solido della stessa capacità, semplificando il trasporto e l'installazione.
Conformità ambientale: soddisfa gli standard IEC 60076; Il design senza olio riduce al minimo i rischi ambientali.
Scalabilità modulare: supporta il funzionamento parallelo per un adattamento flessibile alle esigenze di potenza che vanno da 50 kVA a 500 kVA.
Parametro dei prodotti
| Capacità nominale (KVA) | H.V. (KV) | TAPPING RANGE | L.V. (KV) | Gruppo vettoriale | Perdita (KW) | Corrente senza carico (%) | Tensione di impedenza (%) | Weight (kg) | ||
| Perdita di carico | Perdita senza carico | olio | Totale | |||||||
| 30 | 6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | Yyn 0 Dyn11 |
0.6 | 0.10 | 0.80 | 4 | 75 | 295 |
| 50 | 0.87 | 0.13 | 0.75 | 90 | 390 | |||||
| 63 | 1.04 | 0.15 | 0.70 | 100 | 450 | |||||
| 80 | 1.25 | 0.18 | 0.70 | 105 | 485 | |||||
| 100 | 1.50 | 0.20 | 0.65 | 115 | 555 | |||||
| 125 | 1.80 | 0.24 | 0.65 | 135 | 660 | |||||
| 160 | 2.20 | 0.27 | 0.60 | 150 | 790 | |||||
| 200 | 2.60 | 0.33 | 0.60 | 190 | 940 | |||||
| 250 | 3.05 | 0.40 | 0.50 | 205 | 1095 | |||||
| 315 | 3.65 | 0.48 | 0.45 | 250 | 1255 | |||||
| 400 | 4.30 | 0.57 | 0.40 | 265 | 1375 | |||||
| 500 | 5.10 | 0.68 | 0.40 | 300 | 1680 | |||||
| 630 | 6.20 | 0.81 | 0.40 | 410 | 1850 | |||||
| 800 | 7.50 | 0.98 | 0.40 | 500 | 2260 | |||||
| 1000 | 10.30 | 1.15 | 0.30 | 4.5 | 510 | 2390 | ||||
| 1250 | 12.00 | 1.36 | 0.30 | 570 | 3370 | |||||
| 1600 | 14.50 | 1.64 | 0.30 | 635 | 3950 | |||||
| 2000 | 17.50 | 2.05 | 0.50 | 750 | 4715 | |||||
| 2500 | 21.20 | 2.50 | 0.40 | 800 | 5005 | |||||
Foto dettagliate
Campi applicabili
Il trasformatore di distribuzione core incentrato è ampiamente utilizzato in:
Sistemi di energia industriale: Terminali di distribuzione dell'alimentazione per fabbriche, miniere e porte, affrontando l'efficienza energetica e la stabilità in scenari ad alto carico.
Integrazione delle energie rinnovabili: attrezzatura a griglia per parchi solari e eolici; Il suo design a bassa perdita massimizza l'utilizzo di energia rinnovabile.
Area remota Alimentazione: Il trasformatore a olio in acciaio leggero in acciaio in acciaio in acciaio si adatta alle regioni montuose o dell'isola con terreno complesso, mentre il suo nucleo laminato garantisce una consegna di potenza affidabile.
Aggiornamenti di griglia intelligenti: compatibile con contatori intelligenti e sistemi di controllo automatizzati, soddisfacendo le esigenze di modernizzazione della griglia guidate dall'IoT.
Guida all'installazione
Seguire questi passaggi per installare Trasformatore di distribuzione core laminata:
Tecnologia di erogazione senza contatto
Preparazione della fondazione:
Garantire un sito di installazione piatta con spazio di ventilazione riservato (minimo 1 metro dalle pareti).
Posare una base isolata con resistenza di messa a terra inferiore o uguale a 4Ω.
Gestione delle attrezzature:
Utilizzare carrelli elevatori o gru per posizionare delicatamente il trasformatore immerso in acciaio in acciaio in acciaio in acciaio, evitando la deformazione del nucleo.
Ispezionare i sigilli per l'integrità per prevenire l'umidità o l'ingresso di polvere durante il transito.
Collegamenti elettrici:
Collegare i terminali ad alta tensione (10 kV) e a bassa tensione (400 V) per schemi di cablaggio, garantendo collegamenti stretti.
Installare gli arresti di fulmini e i dispositivi di protezione da sovraccarico, rispettando i codici di sicurezza elettrici locali.
Messa in servizio e test:
Misurare la resistenza all'isolamento (maggiore o uguale a 200 MΩ) con un megohmmetro prima di energizzare.
Condurre un test a vuoto 1- ore, monitoraggio dei livelli di temperatura e di rumore (meno o uguale a 55 dB); non garantire vibrazioni o odori anormali.
Nota di sicurezza: Indossare sempre un ingranaggio protettivo isolato durante l'installazione ed evitare il contatto diretto con terminali ad alta tensione.
Perché scegliere noi?
GRUPPO GNEE:
Esperto di integrazione della catena di fornitura del trasformatore globale (2008 - presente)
Fondato in 2 0 08, Gnee Group ha subito quindici anni di profonda coltivazione del settore, trasformandosi con successo da un commerciante regionale a un esperto di gestione della catena di approvvigionamento globale. Come pioniere nell'integrazione della catena dell'industria siderurgica, il gruppo ha istituito un sistema di valori a ciclo completo che copre l'approvvigionamento di materie prime, il coordinamento della produzione, l'ottimizzazione della logistica e i servizi terminali, impostando un punto di riferimento operativo innovativo nel settore della distribuzione del trasformatore globale. Nell'era dell'industria 4.0, Gnee Group sta accelerando il suo obiettivo di diventare un integratore globale del valore del settore trasformatore attraverso la ristrutturazione digitale e la costruzione della catena di approvvigionamento verde.
Certificato di certificazione SGS
Ambiente di produzione
La nostra fabbrica
Imballaggio e consegna
FAQ
D1: Come scegliere tra trasformatori in lega di tipo a secco, di tipo secco o amorfo in base alle esigenze?
A: Transformers immersi nell'olio (ad esempio, 30-2500 kVA/10 kV a doppio shinding a doppio finto immerso nell'olio):
Scenari applicabili: grandi fabbriche, sottostazioni, distribuzione di potenza ad alta tensione esterna.
Vantaggi: eccellente dissipazione di calore per carichi elevati e ambienti ad alta temperatura, ma richiede prevenzioni di prevenzione del fuoco e perdite di olio.
Trasformatori di tipo a secco (ad es. Tipo di resina epossidico, a doppio shinding di tipo secco):
Scenari applicabili: installazioni al coperto (ad es. Data center, edifici commerciali), ambienti con severi requisiti di sicurezza antincendio.
Vantaggi: nessun olio isolante, privo di inquinamento, basso rumore, ma richiede ventilazione per la dissipazione del calore.
Transformers in lega amorfa (ad es. Tipo asciutto in lega amorfa):
Scenari applicabili: applicazioni a griglia, alimentazione rurale, sistemi ad alta efficienza energetica.
Vantaggi: riduce la perdita di non carico di oltre il 70%, maggiore efficienza rispetto ai trasformatori tradizionali, ideali per operazioni a basso carico a lungo termine.
Q2: quale equipaggiamento è adatto per i trasformatori di raddrizzatore (30-3200 tipo di raddrizzatore KVA)?
A: progettato specificamente per apparecchiature per raddrizzatore, come:
Linee elettroplative, celle elettrolitiche.
Produzione di elettrolisi in alluminio/rame.
Sistemi di trasmissione del motore DC.
Caratteristiche: input trifase, uscita di tensione CC regolabile. Nota: i carichi armonici possono influire sulle prestazioni del trasformatore.
Q3: Quali sono le differenze tra sottostazioni prefabbricate (stile europeo) e trasformatori combinati (tipo combinato)?
A: Sostazioni prefabbricate:
Alta integrazione: include trasformatori, mobili a bassa tensione e dispositivi di protezione preinstallati in recinti resistenti alle intemperie/resistenti al fuoco.
Scenari applicabili: sistemi di alimentazione esterna rapidamente distribuibili (ad esempio, cantieri temporanei, aree remote).
Transformers combinati:
Integrazione funzionale: in genere combina trasformatori, dispositivi di misurazione e apparecchiature di protezione per semplificare la distribuzione dell'energia.
Scenari applicabili: hub di distribuzione di energia per fabbriche di piccole/medie o complessi commerciali.
Q4: qual è il metodo di regolazione della tensione per 30-2500 KVA Transformer a tensione non aggiustante a doppio avvolgimento?
A: Tipo non regolabile: tensione di uscita fissa impostata in fabbrica (ad es. Ingresso 10 kV → 400 V Output); Nessuna regolazione in loco.
Scenari applicabili: ambienti di tensione stabili con fluttuazioni di carico minime (ad es. Linee di produzione fissa).
Per la regolazione della tensione, scegli Transformers di cambio di tocco sul carico (personalizzabile).
D5: Quali sono la resistenza alla temperatura e la durata della vita dei trasformatori di tipo a secco a taglio resina epossidica?
A: Resistenza alla temperatura: classe F (155 gradi) o classe H (180 gradi), con capacità di sovraccarico fino a 1,5 × energia nominale.
Destione della vita: oltre 20 anni in base al normale funzionamento, ma richiede ispezioni regolari degli isolanti e dei sistemi di raffreddamento dell'avvolgimento.
