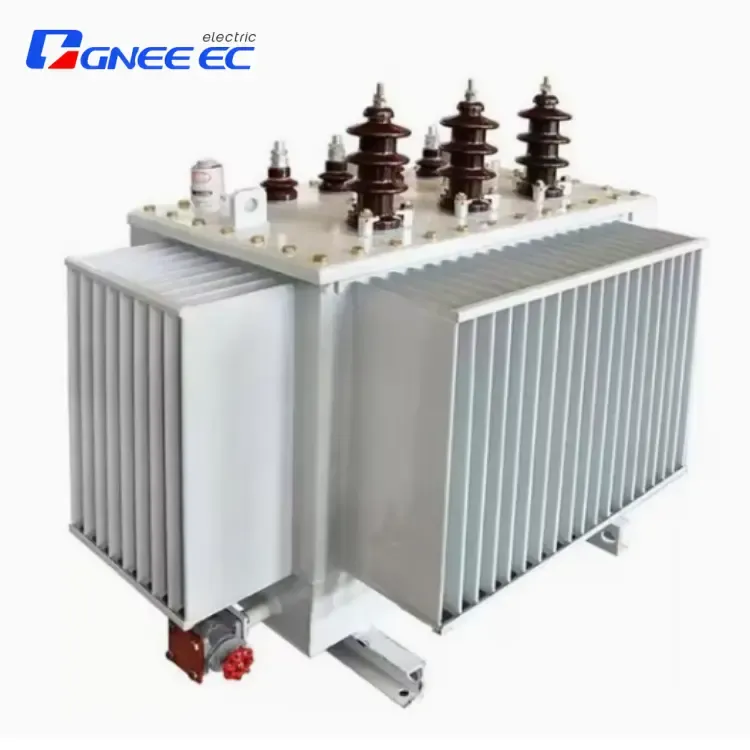

30 kVA/10 kV trasformatore di distribuzione del core laminata
Capacità: 30 kVA
Anno di consegna: 2024
Country: Perù
Scenario di applicazione: Alimentazione per aree residenziali montuose remote.
Vantaggio Descrizione: Design del nucleo laminato leggero (pesa solo 120 kg) semplifica il trasporto e l'installazione in terreni accidentati; Il 30% di resistenza a corto circuito migliorato garantisce l'adattabilità a condizioni di rete difficili.
Hai domande? I rappresentanti di vendita GNEE sono disponibili per la chat dal vivo ora
Invia e-mail:sales@gneeelectric.com
Tel:+8615824687445
Vantaggi fondamentali
I vantaggi principali del trasformatore di distribuzione core laminata derivano dalla sua tecnologia core laminata:
Perdita di corrente vorticosa ultra-bassa: usa 0. Fogli di acciaio di silicio spesso 35 mm rivestiti con vernice isolante per isolare i percorsi di corrente parassita, riducendo le perdite di core di oltre il 25% rispetto ai trasformatori a core solido, migliorando significativamente l'efficienza energetica.
Trasmissione di potenza ad alta efficienza: Optimized magnetic circuit design ensures >Efficienza di conversione del 97% dall'ingresso ad alta tensione (10 kV) a una produzione a bassa tensione (400 V), soddisfacendo gli standard di distribuzione industriale e residenziale.
Durabilità e affidabilità: Fogli di acciaio al silicio legato epossidico migliorano la resistenza agli shock e alle vibrazioni. In combinazione con rivestimenti anticorrosivi, il trasformatore raggiunge una durata di vita di 15-{3}}, sovraperformando i trasformatori di distribuzione standard.
Adattabilità ambientale: La struttura laminata minimizza la concentrazione di stress termico, consentendo un funzionamento stabile a temperature che vanno da -30 gradi a +50 grado, ideale per le installazioni esterne.
Ottimizzazione dei costi: Il design leggero (40% più leggero rispetto ai trasformatori a core solido) riduce i costi di trasporto e installazione, mentre le caratteristiche a bassa perdita riducono le spese energetiche a lungo termine.
Parametro dei prodotti
| Serie 11kv su Olio di tiplo carico Olio immerso di distribuzione Parametri delle prestazioni del trasformatore | |||||||||||||
| Alta tensione: 11 (6,6,3,1 0. 5,11) KV Connection Symbol: D, Yn11 o Y, Yn0 Frequenza nominale: 50Hz/60Hz Bassa tensione: {{0}}. 4 (0. 415,0.433) KV Tapping intervallo di HV: ± 4x2,5% Livello di isolamento: Li75 AC35/AC3 |
|||||||||||||
| Potenza nominale (KVA) |
Impedenza del corto circuito (%) | SZ18 (W) | SZ13 (W) | SZ11 (W) | Corrente senza carico (%) |
Suono pressione db (a) |
Peso (kg) |
Dimensione complessiva (mm) | |||||
| Perdita senza carico | Perdita sul carico | Perdita senza carico | Perdita sul carico | Perdita senza carico | Perdita sul carico | L | W | H | |||||
| 200 | 4.0 | 300 | 2090 | 340 | 2320 | 380 | 2900 | 1.0 | 58 | 980 | 1700 | 830 | 1180 |
| 250 | 350 | 2460 | 395 | 2740 | 440 | 3420 | 0.9 | 58 | 1130 | 1700 | 880 | 1230 | |
| 315 | 420 | 2950 | 475 | 3280 | 530 | 4100 | 0.9 | 60 | 1300 | 1790 | 930 | 1290 | |
| 400 | 520 | 3560 | 580 | 3960 | 640 | 4950 | 0.8 | 60 | 1480 | 1870 | 930 | 1340 | |
| 500 | 610 | 4250 | 680 | 4715 | 760 | 5890 | 0.8 | 62 | 1710 | 1900 | 1010 | 1370 | |
| 630 | 4.5 | 780 | 5225 | 860 | 5810 | 960 | 7260 | 0.6 | 62 | 1950 | 2000 | 1070 | 1470 |
| 800 | 900 | 6400 | 1010 | 7110 | 1120 | 8890 | 0.6 | 64 | 2080 | 2100 | 1100 | 1720 | |
| 1000 | 1090 | 7490 | 1220 | 8320 | 1360 | 10400 | 0.6 | 64 | 2180 | 2300 | 1120 | 1750 | |
| 1250 | 1260 | 8860 | 1400 | 9840 | 1560 | 12300 | 0.5 | 67 | 3150 | 2430 | 1190 | 1980 | |
| 1600 | 1540 | 10580 | 1720 | 11760 | 1920 | 14700 | 0.5 | 67 | 4220 | 2620 | 1260 | 2080 | |
| 2000 | 5.0 | 1805 | 13400 | 2040 | 14880 | 2270 | 18600 | 0.4 | 69 | 4600 | 2720 | 1300 | 2110 |
| 2500 | 2140 | 15550 | 2410 | 17280 | 2680 | 21600 | 0.4 | 69 | 5500 | 2820 | 1360 | 2170 | |
| Nota: i parametri sopra sono solo per la progettazione e la selezione dei riferimenti e i parametri finali sono soggetti al prodotto effettivo. | |||||||||||||
Principio di lavoro del trasformatore di distribuzione core laminata
Il trasformatore del nucleo laminato funziona in base all'induzione elettromagnetica:
Formazione del circuito magnetico: Il nucleo laminato comprende centinaia di strati di acciaio al silicio 0. 35 mm, ciascuno isolato e legato per formare un circuito magnetico chiuso, ottimizzando la concentrazione di flusso ed efficienza del percorso.
Conversione attuale: L'avvolgimento ad alta tensione (10 kV) genera un campo magnetico alternato, inducendo una tensione proporzionale (ad es. 400 V) nell'avvolgimento a bassa tensione tramite trasferimento di flusso attraverso il nucleo.
SUPPRESSIONE DI CORRENTE EDDY: Gli strati di isolamento (ad es. Rivestimenti di ossido) tra fogli di acciaio silicio bloccano i percorsi di corrente parassita, consentendo solo il flusso di flusso magnetico verticale per ridurre al minimo la perdita di energia.
Ottimizzazione della dissipazione del calore: Le lacune tra le laminazioni creano canali di raffreddamento naturali, integrati dai radiatori per limitare l'aumento di temperatura a meno o uguale a 65 gradi, garantendo un funzionamento stabile a lungo termine.
Corrispondenza della tensione: La regolazione del rapporto di svolta tra avvolgimenti ad alta e bassa tensione (ad es. 10 kV/400 V) corrisponde con precisione ai requisiti della griglia, adatti per scenari di distribuzione gerarchica.
Foto dettagliate
Ambienti applicabili
Il trasformatore di distribuzione del core laminato da 30 kVA/10 kV è ampiamente applicabile in:
Impostazioni industriali:
Pavimenti di fabbrica e linee di produzione che richiedono energia stabile con bassa interferenza armonica.
Distribuzione urbana:
Installato su pali o montato a terra per fornire energia a bassa tensione 400 V sicura per aree residenziali e commerciali.
Aree remote:
Regioni montuose o isole con griglie deboli, sfruttando la sua resistenza a corto circuito e il design leggero per superare le sfide di trasporto e i climi duri.
Ambienti estremi:
La resistenza alla nebbia salata e la protezione della polvere (valutazione IP23) si adattano alle zone industriali costiere o polverose, minimizzando le esigenze di manutenzione.
Potenza di emergenza:
Abbinato a generatori per fornire elettricità temporanea per i progetti di soccorso o infrastruttura.
Nota: conforme agli standard IEC 60076, supporta il monte di pareti o terreno per esterni. Richiede 2 m × 1,5 m di manutenzione.
video
Perché scegliere noi?
GNEE segue rigorosamente il processo di test di accettazione globale per garantire che le prestazioni di ciascun dispositivo soddisfino gli standard. I nostri prodotti e servizi sono stati applicati con successo in oltre 50 paesi e regioni in tutto il mondo. In quanto partner industriale globale di fiducia, ci impegniamo sempre ad aiutare i clienti a raggiungere la loro visione di sviluppo sostenibile attraverso prodotti di alta qualità e servizi a pieno processo.
Supporto
• Pre-vendita: consulenza tecnica gratuita, revisione del disegno e formazione di installazione.
• post-vendita:
Garanzia globale per 2 anni; 5- Garanzia di anno sui componenti principali.
7 × 24- supporto remoto ora, risposta di errore all'interno<24 hours.
Manuale operativo fornito.
Certificato di certificazione SGS
Ambiente di produzione
La nostra fabbrica
Imballaggio e consegna
FAQ
D1: Come scegliere tra trasformatori in lega di tipo a secco, di tipo secco o amorfo in base alle esigenze?
A: Transformers immersi nell'olio (ad esempio, 30-2500 kVA/10 kV a doppio shinding a doppio finto immerso nell'olio):
Scenari applicabili: grandi fabbriche, sottostazioni, distribuzione di potenza ad alta tensione esterna.
Vantaggi: eccellente dissipazione di calore per carichi elevati e ambienti ad alta temperatura, ma richiede prevenzioni di prevenzione del fuoco e perdite di olio.
Trasformatori di tipo a secco (ad es. Tipo di resina epossidico, a doppio shinding di tipo secco):
Scenari applicabili: installazioni al coperto (ad es. Data center, edifici commerciali), ambienti con severi requisiti di sicurezza antincendio.
Vantaggi: nessun olio isolante, privo di inquinamento, basso rumore, ma richiede ventilazione per la dissipazione del calore.
Transformers in lega amorfa (ad es. Tipo asciutto in lega amorfa):
Scenari applicabili: applicazioni a griglia, alimentazione rurale, sistemi ad alta efficienza energetica.
Vantaggi: riduce la perdita di non carico di oltre il 70%, maggiore efficienza rispetto ai trasformatori tradizionali, ideali per operazioni a basso carico a lungo termine.
Q2: quale equipaggiamento è adatto per i trasformatori di raddrizzatore (30-3200 tipo di raddrizzatore KVA)?
A: progettato specificamente per apparecchiature per raddrizzatore, come:
Linee elettroplative, celle elettrolitiche.
Produzione di elettrolisi in alluminio/rame.
Sistemi di trasmissione del motore DC.
Caratteristiche: input trifase, uscita di tensione CC regolabile. Nota: i carichi armonici possono influire sulle prestazioni del trasformatore.
Q3: Quali sono le differenze tra sottostazioni prefabbricate (stile europeo) e trasformatori combinati (tipo combinato)?
A: Sostazioni prefabbricate:
Alta integrazione: include trasformatori, mobili a bassa tensione e dispositivi di protezione preinstallati in recinti resistenti alle intemperie/resistenti al fuoco.
Scenari applicabili: sistemi di alimentazione esterna rapidamente distribuibili (ad esempio, cantieri temporanei, aree remote).
Transformers combinati:
Integrazione funzionale: in genere combina trasformatori, dispositivi di misurazione e apparecchiature di protezione per semplificare la distribuzione dell'energia.
Scenari applicabili: hub di distribuzione di energia per fabbriche di piccole/medie o complessi commerciali.
Q4: qual è il metodo di regolazione della tensione per 30-2500 KVA Transformer a tensione non aggiustante a doppio avvolgimento?
A: Tipo non regolabile: tensione di uscita fissa impostata in fabbrica (ad es. Ingresso 10 kV → 400 V Output); Nessuna regolazione in loco.
Scenari applicabili: ambienti di tensione stabili con fluttuazioni di carico minime (ad es. Linee di produzione fissa).
Per la regolazione della tensione, scegli Transformers di cambio di tocco sul carico (personalizzabile).
D5: Quali sono la resistenza alla temperatura e la durata della vita dei trasformatori di tipo a secco a taglio resina epossidica?
A: Resistenza alla temperatura: classe F (155 gradi) o classe H (180 gradi), con capacità di sovraccarico fino a 1,5 × energia nominale.
Destione della vita: oltre 20 anni in base al normale funzionamento, ma richiede ispezioni regolari degli isolanti e dei sistemi di raffreddamento dell'avvolgimento.
