Trasformatore da 2000 kVA: una guida completa

A Trasformatore da 2000 kVA (kilo-Volt-Ampere).è un componente critico nei sistemi di distribuzione dell'energia elettrica. Questi trasformatori sono progettati per gestire un'elevata capacità di energia elettrica, in particolare 2000 kilo-volt-ampere. In sostanza, un trasformatore di questa capacità ha la funzione di modificare i livelli di tensione e corrente elettrica, adattandoli alle esigenze del sistema che serve. La valutazione "kVA" indica la capacità di gestione della potenza apparente del trasformatore, comprendendo sia la potenza reale che quella reattiva.



Nei sistemi di distribuzione dell'energia, i trasformatori da 2000 kVA svolgono un ruolo fondamentale. Sono spesso impiegati in applicazioni industriali, commerciali e di pubblica utilità su scala medio-grande-. Questi trasformatori possono ridurre le tensioni di trasmissione elevate a livelli inferiori adatti all'uso commerciale o industriale, o viceversa, garantendo una trasmissione efficiente e riducendo al minimo la perdita di potenza.







Il trasformatore immerso in olio- da 2000 kva è costituito da nucleo in ferro, bobina a bassa tensione, bobina ad alta tensione, isolamento del corpo, cavi ad alta e bassa tensione, interruttore di regolazione della tensione, serbatoio dell'olio, boccola e altri accessori.



Il trasformatore immerso in olio- da 2000 kva adotta una struttura con nucleo in ferro avvolto trifase- e il materiale del nucleo in ferro è costituito da lamiera di acciaio al silicio magnetico a -grana orientata di alta qualità-.



Il nucleo in ferro è prodotto con tecnologia avanzata, con basse perdite e bassa rumorosità. La struttura è pienamente considerata per ridurre le perdite e la sovraeccitazione per soddisfare i requisiti di dissipazione del calore e trasporto. La messa a terra del nucleo di ferro viene condotta fuori dalla parte superiore del serbatoio del carburante tramite una boccola con una tensione di resistenza alla frequenza industriale di 3 KV. fondo del trasformatore. Il materiale isolante del corpo è realizzato in cartone ad alta-densità ad alta-qualità,-prestazioni e alta. I cavi di alta e bassa tensione sono realizzati in rame morbido e il serbatoio dell'olio adotta una struttura a campana-per ridurre il fattore di perdita di olio.

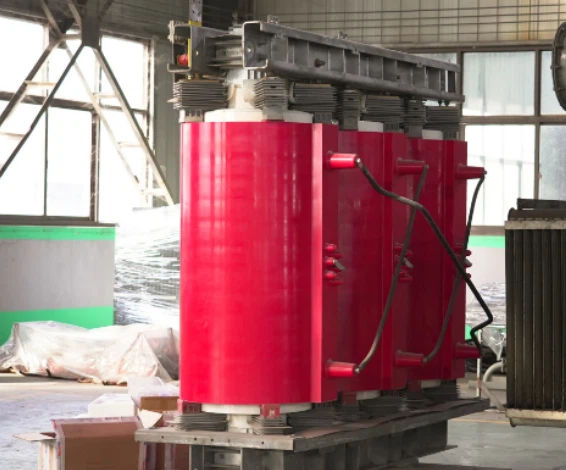

I trasformatori di tipo-a secco da 2000 kva attualmente sul mercato sono principalmente trasformatori di tipo-a secco con fusione in resina epossidica con una capacità nominale di 2000 kva.
Questo trasformatore è rivestito con un sottile strato di resina epossidica per buone proprietà isolanti.

Inoltre, questo trasformatore presenta un'eccellente resistenza ai corto-circuiti e ai fulmini.

L'involucro del trasformatore a secco-da 2000 kva è realizzato in acciaio inossidabile, sicuro e affidabile, e il livello di protezione raggiunge IP20. Ha un'eccellente resistenza meccanica e non si deforma sotto l'azione dell'energia elettrica in corto-circuito. Basse perdite, basso aumento di temperatura e alta efficienza.

I trasformatori di tipo secco-da 2000 kvA vengono generalmente utilizzati in ambienti interni a un'altitudine di 1000 metri o inferiore e possono funzionare normalmente a una temperatura elevata di 40 gradi Celsius.

Grazie alla sicurezza e all'affidabilità del trasformatore di tipo secco-da 2000 kvA, viene installato direttamente nelle banchine, nelle centrali elettriche, nelle aree residenziali e in altri luoghi con un grande consumo energetico.





Parametro	Valore/Intervallo	Note
Potenza nominale	2000kVA	Capacità continua a 35 gradi ambientali
Tensione primaria (HV)	6 kV / 10 kV / 11 kV / 33 kV (personalizzabile)	A seconda dello standard di rete
Tensione secondaria (BT)	0,4 kV / 0,415 kV / 0,69 kV	Livelli di distribuzione comuni
Frequenza	50 Hz o 60 Hz	Compatibile con i mercati globali
Materiale di avvolgimento	Rame/Alluminio (OFC)	Rame per una maggiore efficienza
Gruppo di vettori di connessione	Dyn11, Yyn0, Dyn5, ecc.	Conforme alla norma IEC 60076
Voltaggio di impedenza (Regno Unito)	5% ~ 6.5%	Tipico per la protezione da cortocircuito-
Nessuna-perdita di carico (W)	~1800 - 2300 W	Dipende dal grado del nucleo (amorfo o CRGO)
Perdita di carico (W) a 75 gradi	~17000 - 19000 W	Gli avvolgimenti in rame riducono le perdite
Metodo di raffreddamento	ONAN/ONAF/KNAN	Olio naturale, aria naturale/aria forzata
Classe di isolamento	A / B / F	Immerso in olio-: Classe A (aumento di 105 gradi)
Conformità agli standard	IEC 60076, IEEE C57.12, CSA, AS/NZS	Certificazione globale disponibile





Un trasformatore da 2000 KVA può trasportare un carico di 1700 kW se è tutto carico elettrotermico (resistivo).



Ma se sono tutti carichi induttivi come i motori, verranno scontati del 60%, ovvero un carico del motore di 1200 kilowatt.
Se sono presenti entrambi, allora sconto del 30% (1400KW) o del 20% (1600KW), dipende da quale carico rappresenta la maggiore proporzione.



Infatti, secondo le normative dell'Electric Power Bureau, il carico massimo è l'85% del pieno carico, ovvero 1700 KVA. La corrente di linea massima è 2586 A.

Calcola così: 1700KVA÷380V÷1.732=2.5859446KA=2585.9949A≈2586A≈2600A.





Il trasformatore non ha spento questa affermazione, dovrebbe essere ritirato dal servizio. Può essere realizzato spegnendo il funzionamento.



Il principio di base è quello di interrompere gli interruttori automatici e i sezionatori sui lati di alta e bassa tensione del trasformatore da 2000 kva.



Per spegnere il trasformatore è necessario togliere tensione a monte del trasformatore da 2000kva. L'alimentatore ad alta-tensione a monte del trasformatore da 2000 kva è dotato di un interruttore automatico e di un'assicurazione contro le cadute.



Arrestare prima il carico sul lato a bassa-tensione e scollegare l'interruttore automatico sul lato a-tensione. Quindi, arresta l'alimentazione lato alta-tensione del trasformatore da 2000 kva e posiziona l'interruttore automatico lato alta-tensione in posizione di test o manutenzione.





La tensione di ingresso di un trasformatore da 2000 kVA è di 380 volt, ma la tensione nel trasformatore deve essere determinata in base alla tensione del sistema di alimentazione, generalmente 10 kV, 30 kV, ecc.





Se le apparecchiature della tua fabbrica non funzionano tutto il giorno, il carico critico è molto vicino alla capacità del trasformatore e il carico è relativamente stabile. Allora puoi scegliere un trasformatore da 2000Kva.



Ma se le apparecchiature della vostra fabbrica devono essere accese e spente ogni giorno, le variazioni di carico sono relativamente grandi e ci sono persone in servizio, allora potete prendere in considerazione l'utilizzo di due unità che funzionino in parallelo.





Decodifica delle targhette dei trasformatori

Le targhette del trasformatore forniscono le informazioni essenziali necessarie per il funzionamento sicuro ed efficiente del trasformatore. Comprendere i dati su queste targhette è fondamentale per i professionisti elettrici.



Informazioni chiave sulle targhette:

• Nome del produttore
• Numero di modello
• Numero di serie
• Potenza nominale in kVA (2000 kVA)
• Valori di tensione primaria e secondaria
• Frequenza (solitamente 50 o 60 Hz)
• Fase (Monofase-o Trifase-fase)
• Percentuale di impedenza
• Valutazione dell'aumento della temperatura
• Metodo di raffreddamento (ad es. ONAN – Oil Natural Air Natural)
• Classe di isolamento
• Anno di produzione



Interpretazione delle specifiche chiave

Articolo targa	Significato
Potenza nominale (kVA)	Portata del trasformatore; qui sono 2000 kVA
Valutazioni di tensione	Tensioni primarie e secondarie per le quali è progettato il trasformatore
Frequenza	Frequenza operativa, che indica la compatibilità con la fonte di alimentazione
Fase	Monofase o trifase-, a seconda del tipo di impianto elettrico
Impedenza (%)	Influisce sulla regolazione della tensione e sui livelli di corrente di guasto
Aumento della temperatura	Aumento massimo della temperatura al di sopra della temperatura ambiente a pieno carico
Metodo di raffreddamento	Metodo di raffreddamento, fondamentale per l'ambiente di installazione
Classe di isolamento	Determina l'intervallo di temperatura operativa



Significato della targa

1. Garantire una corretta installazione:I dati sulla targa aiutano a scegliere la posizione e la configurazione corrette per il trasformatore, considerando fattori come requisiti di tensione, esigenze di raffreddamento e vincoli di spazio.
2. Operazione:Gli operatori possono utilizzare le informazioni sulla targa per integrare correttamente il trasformatore nell'impianto elettrico, garantendone il funzionamento entro i limiti specificati.
3. Manutenzione:Il personale di manutenzione fa affidamento sui dati della targa per eseguire interventi di assistenza, riparazione e sostituzione adeguati. Ad esempio, comprendere il metodo di raffreddamento è fondamentale per mantenere la temperatura del trasformatore entro limiti di sicurezza.
4. Conformità alla sicurezza:Le informazioni sulla targa garantiscono che il trasformatore viene utilizzato in conformità con gli standard e le normative di sicurezza.



In sintesi, la targhetta di un trasformatore è un riferimento critico che contiene tutti i dati necessari per un funzionamento, una manutenzione e una conformità sicuri ed efficienti con gli standard elettrici.





Perché la capacità nominale del trasformatore moltiplicata per il coefficiente=corrente nominale.



Pertanto, la corrente sul lato primario del trasformatore di potenza da 10 KV/0,4 KV, 2000 KVA: I1=2000/(1,732*10)=115.47A,



Corrente lato secondario: I2=2000/(1,732*0,4)=2886.83A.



Un trasformatore da 2000 kVA alimenta un armadio di distribuzione dell'alimentazione a bassa-tensione. Che dimensioni di interruttore universale devo utilizzare nell'armadio di distribuzione dell'alimentazione a bassa-tensione?



Se 10KV/0.4KV



Corrente lato primario del trasformatore: 116A Corrente lato secondario: 2880A



L'interruttore automatico di ingresso principale seleziona 3000A-3500A



Può essere equipaggiato con tre box prese da 1000A.



La sbarra collettrice principale può utilizzare una sbarra collettrice in rame 80*8, ma si consiglia di utilizzare una sbarra collettrice in rame 100*10.





Hai bisogno di assicurarti che il tuo trasformatore da 2000kva sia un trasformatore immerso in olio? O un trasformatore di tipo-a secco?



I requisiti per l'ambiente sono diversi tra loro.



In circostanze normali, il trasformatore da 2000 kva può trovarsi al di sotto dei 1000 metri sopra il livello del mare. Se hai requisiti speciali, come alta quota, frequenti attività legate ai fulmini, tropici umidi, tropici secchi o aree con forte nebbia salina, ecc. Puoi negoziare con il produttore, generalmente puoi soddisfare i requisiti.





La perdita a vuoto-di un trasformatore di tipo secco da 2.000 kVA-è 3.050 W, mentre la perdita a carico è 14.450 W. Se funziona a pieno carico, la perdita giornaliera viene moltiplicata per 24 ore.

Perdita di carico 14450*24H=346800W

Nessuna-perdita di carico è 3050 W*24 H=73200W





I requisiti di installazione della maggior parte dei paesi prevedono che la distanza di installazione sicura di due trasformatori a secco-da 2000 kva sia superiore a 1 metro. L'autore consiglia di scegliere una distanza di sicurezza superiore a 1,5 metri.





L'alta pressione verso la bassa pressione e la terra è maggiore di 1.000 megaohm, l'alta pressione verso la terra e la bassa pressione verso terra sono anch'esse superiori a 1.000 megaohm.



Per misurare è possibile utilizzare un megaohmmetro da 2500 volt.



Poiché il trasformatore è un dispositivo di grande-capacità, la misurazione richiederà un certo periodo di tempo. Quando la velocità raggiunge 120/MIN o più, il funzionamento normale è superiore a 30 S.



Nota: dopo la misurazione, mantenere la velocità finché non viene separata. In caso contrario è facile danneggiare lo strumento a causa della scarica del dispositivo in prova.



Se la misurazione può soddisfare i parametri di cui sopra.



Dimostrare che l'attrezzatura è in buone condizioni!





Sì, a meno che il fattore di potenza COSΦ non sia inferiore a 0,5, ci saranno problemi! La perdita del trasformatore sarà maggiore! Finché la potenza delle apparecchiature sottostanti non è superiore alla potenza attiva massima che il trasformatore può emettere, non c'è problema!



Secondo il fattore di potenza convenzionale di 0,95, un trasformatore da 2000 KVA produrrà 1900 kW di potenza attiva a pieno carico.



Tuttavia, la capacità operativa economica del trasformatore generale è compresa tra circa l'80% e l'85%, quindi la perdita del trasformatore non sarà troppo elevata e la durata sarà più lunga!



Pertanto, purché sia ​​attiva la compensazione della potenza reattiva e il fattore di potenza non sia inferiore a 0,85, è possibile utilizzarla!





Selezionando il dirittoTrasformatore da 2000 kVAè un investimento fondamentale che influisce sull'efficienza operativa, sui costi energetici e sui tempi di attività. In qualità di produttore leader, GNEE combina eccellenza tecnica, certificazioni internazionali e servizio incentrato sul cliente-per fornire trasformatori che superano le aspettative.



Che tu stia espandendo una fabbrica, aggiornando un data center o costruendo un impianto rinnovabile, il nostro team è pronto a supportarti dalle specifiche alla messa in servizio.
