Un'impedenza del trasformatore più elevata è sempre migliore?

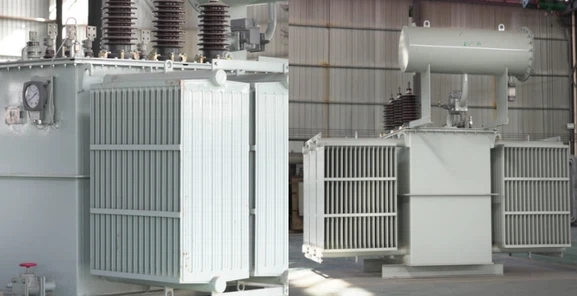

Recentemente, un cliente impegnato nel settore della fusione ci ha contattato per personalizzare aTrasformatore-immerso in olio da 4500 kVA 10/0,575×4. Durante le discussioni tecniche, ha richiesto esplicitamente che l'impedenza di corto-circuito fosse superiore al 9% per migliorare la resistenza di cortocircuito-del trasformatore. Sulla base dei calcoli basati sulle caratteristiche del carico, abbiamo consigliato un'impedenza standard del 7%.



Ciò solleva una domanda a lungo-dibattuta e facilmente fraintesa nel settore:Una tensione di impedenza più elevata (Ud%) è davvero migliore per i trasformatori?



Molti operatori, in particolare i proprietari di impianti di fusione e fusione, ritengono che un'impedenza più elevata significhi una maggiore resistenza alle sovratensioni e ai guasti da cortocircuito-, offrendo una maggiore sicurezza operativa. Ma è davvero così?





Questo articolo analizza in modo approfondito l'effetto spada a doppio taglio- dell'impedenza del trasformatore e spiega perché un'impedenza eccessivamente elevata comporta un aumento del consumo energetico e un forte aumento delle bollette elettriche.





In poche parole, la tensione di impedenza (impedenza di corto-circuito) si riferisce alla resistenza interna alla corrente elettrica all'interno di un trasformatore.



• Bassa impedenza (4% - 6%): Simile ad un'ampia strada diritta. La corrente scorre senza intoppi e la tensione rimane stabile. Tuttavia, in caso di cortocircuito, la corrente non trattenuta causerà gravi danni.



• Alta impedenza (8% - 15%): Paragonabile ai dossi stradali su una strada. Limita la corrente di cortocircuito-di picco e protegge le apparecchiature a valle. Lo svantaggio è una maggiore perdita di potenza.



Conclusione: L'ideale non è un'impedenza eccessivamente alta né eccessivamente bassa. Il valore più adatto offre le migliori prestazioni.





Per questo trasformatore in olio-da 4500 kVA per applicazioni di fusione, ci atteniamo al 7% di impedenza anziché al 9% per tre ragioni principali:



1. Forti fluttuazioni di tensione riducono l’efficienza di fusione

I trasformatori immersi in olio-per tali condizioni di lavoro subiscono drastici cambiamenti di carico, da picchi di corrente elevati all'avvio al funzionamento stabile durante la fusione. L'impedenza determina direttamente la velocità di regolazione della tensione sul lato secondario.

• Impedenza del 7%.: la caduta di tensione viene mantenuta entro un intervallo ragionevole, garantendo un funzionamento stabile dell'alimentatore a media-frequenza.
• Impedenza del 9%.: La tensione di uscita fluttua in modo molto più drastico con le variazioni di carico. Ciò provoca una produzione di potenza instabile del forno a media-frequenza, prolunga il tempo di fusione, riduce l'efficienza produttiva e compromette la qualità del ferro fuso.



2. Perdita di potenza reattiva in aumento

Contrariamente alle idee sbagliate comuni, l'alta impedenza non è solo un piccolo spreco di conduttori. Il componente reattivo (X) dell'impedenza consuma continuamente potenza reattiva.



• Formula per la perdita di potenza reattiva: Q≈I2X



Aumentando l'impedenza dal 7% al 9% aumenta la componente reattiva del 28,6%. Il trasformatore assorbirà molta più potenza reattiva dalla rete elettrica per mantenere il suo campo magnetico.



Di conseguenza, il fattore di potenza diminuirà in modo significativo. Lo impongono le autorità fornitrici di energia elettricasupplementi del fattore di potenzasulle utenze il cui fattore di potenza scende al di sotto dello standard (generalmente 0,9) per compensare le perdite di linea. Per un trasformatore da 4500 kVA, la spesa elettrica annuale aggiuntiva può raggiungere decine di migliaia di dollari.



3. Aumento della perdita di rame e rischio di surriscaldamento

Per aumentare l'impedenza, i produttori solitamente aumentano le spire dell'avvolgimento o espandono il percorso di dispersione magnetica. Ciò porta ad un forte aumento della perdita di carico (perdita di rame). Tutta la perdita di potenza in eccesso viene convertita in calore, costringendo il sistema di raffreddamento a funzionare più frequentemente. Nella calda stagione estiva, il trasformatore può anche attivare allarmi di sovratemperatura.





Di seguito sono riportati i riferimenti di impedenza standard del settore-per vari scenari:

Scenario applicativo	Intervallo di impedenza consigliato	Principio di selezione
Trasformatore di distribuzione generale	4% - 6%	Dare priorità alla stabilità della tensione e alla bassa perdita di potenza
Forno a media-frequenza/Trasformatore raddrizzatore	6% - 8%	Equilibrio ottimale tra limitazione di corrente ed efficienza energetica
Trasformatore di potenza di grandi dimensioni	8% - 12%	Concentrati sulla limitazione della corrente di corto-circuito per proteggere la rete elettrica
Trasformatore speciale ad alta-impedenza	Superiore al 15%	Per siti speciali come laboratori; devono essere dotati di dispositivi di compensazione dinamica della potenza reattiva



Un'impedenza più elevata non equivale mai a prestazioni migliori. Per questo trasformatore immerso in olio- da 4500 kVA, il 7% è la gamma efficiente, mentre il 9% porta a un consumo energetico eccessivo. Siamo tecnicamente in grado di progettare un'impedenza del 9%, ma per i tuoi vantaggi a lungo termine,-raccomandiamo sinceramente il 7% - è più-risparmio energetico, stabile ed-economico.

Richiedi un preventivo



Quando acquistate trasformatori per impianti di fusione, acciaierie o forni ad arco sommerso, non concentratevi semplicemente sull'impedenza. Prestare maggiore attenzione alla-perdita di carico, alla perdita di carico e alla progettazione strutturale professionale anti-corto-circuito. Questi fattori sono molto più preziosi del semplice aumento dell'impedenza di un piccolo margine.
