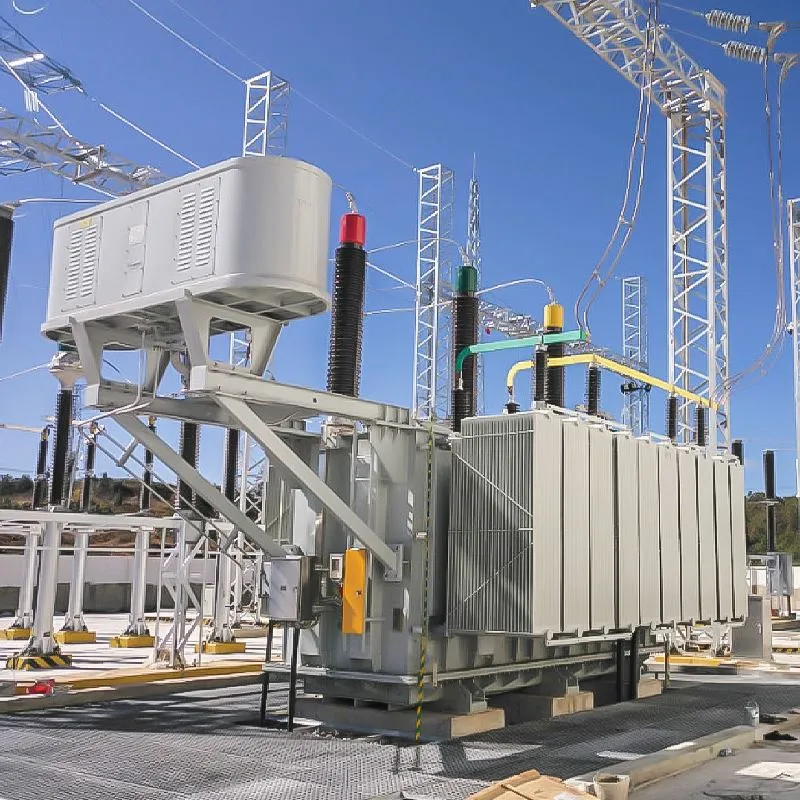

Trasformatore di trazione ferroviaria da 220 110 KV
Alta tensione: 220±2*2,5% KV
Bassa tensione: 27,5 kV
Tipo: trasformatore- riempito di olio
Voltaggio: 16000 kVA - 90000kVA
Gruppo di vettori: I,i0
Servizio: servizio personalizzato
Natura dell'attività: produttore
Hai domande? I rappresentanti di vendita GNEE sono ora disponibili per la chat dal vivo
Invia un'email-:sales@gneeelectric.com
Telefono:+8615824687445
Henan GNEE Electric Co., Ltd. è uno dei produttori e fornitori più affidabili di trasformatori per trazione ferroviaria da 220 110 kv in Cina. Se hai intenzione di acquistare un trasformatore di trazione ferroviaria personalizzato da 220 110 kv prodotto in Cina, ti invitiamo a ricevere un preventivo dalla nostra fabbrica. Sono disponibili prodotti di qualità e prezzi ragionevoli.
220 110 Introduzione al prodotto del trasformatore di trazione ferroviaria kV
- 1.Utilizzo del sistema di isolamento Nomex di DuPont, marchio registrato: Anleide.
- 2. Tecnologia avanzata di controllo della temperatura a sette-livelli.
- 3. Elevata capacità di sovraccarico: soddisfa le tipiche curve di sovraccarico, in grado di sostenere un sovraccarico sostenuto del 30%.
- 4. Scarica parziale bassa: la scarica parziale di routine è inferiore a 40 pC.
- 5. Capacità di resistenza al corto-circuito: soddisfa le caratteristiche operative dei frequenti cortocircuiti vicini-all'estremità delle ferrovie elettrificate.
|
Trasformatore di trazione-monofase da 220 kV |
|||||||
|
Capacità nominale (kVA) |
Combinazione di tensione e gamma di prese |
Gruppo vettoriale |
Perdita a vuoto-carico (kW) |
Perdita di carico (kW) |
Nessun-carico % corrente |
Impedenza Voltaggio% |
|
|
Alta tensione (kV) |
Bassa tensione (kV) |
||||||
|
16000 |
220±2 x 2.5% |
27.5 |
I,i0 |
16 |
55 |
0.65 |
10.5 |
|
20000 |
220±2 x 2.5% |
27.5 |
I,i0 |
19 |
66 |
0.6 |
10.5 |
|
25000 |
220±2 x 2.5% |
27.5 |
I,i0 |
23 |
77 |
0.6 |
10.5 |
|
31500 |
220±2 x 2.5% |
27.5 |
I,i0 |
27 |
89 |
0.5 |
10.5 |
|
40000 |
220±2 x 2.5% |
27.5 |
I,i0 |
32 |
103 |
0.45 |
10.5 |
|
50000 |
220±2 x 2.5% |
27.5 |
I,i0 |
38 |
124 |
0.45 |
10.5 |
|
63000 |
220±2 x 2.5% |
27.5 |
I,i0 |
44 |
148 |
0.4 |
10.5 |
|
75000 |
220±2 x 2.5% |
27.5 |
I,i0 |
50 |
167 |
0.4 |
10.5 |
|
90000 |
220±2 x 2.5% |
27.5 |
I,i0 |
57 |
191 |
0.35 |
10.5 |
Con il rapido sviluppo delle ferrovie ad alta-velocità, il livello di tensione dei trasformatori di trazione ferroviaria continua ad aumentare. La rete elettrica da 220 kV ha una grande capacità e le armoniche e i componenti di sequenza negativa generati dai trasformatori di trazione monofase da 220 kV- hanno un impatto minimo sulla rete elettrica da 220 kV. Il sistema di alimentazione da 220 kV offre maggiore stabilità e affidabilità e l'alimentazione monofase-si allinea meglio con le caratteristiche dell'elettrificazione ferroviaria. È caratterizzato da semplicità nella protezione, minori investimenti iniziali e capacità di ridurre efficacemente i costi operativi ferroviari. Mentre l'economia e il sistema energetico cinesi continuano ad evolversi, la fornitura di trazione monofase-a 220 kV è una tendenza inevitabile. La configurazione di connessione per i trasformatori di trazione monofase-è nella forma I-I. A seconda della capacità o delle esigenze dell'utente, i collegamenti interni possono essere in serie o in parallelo.
Profilo Aziendale
GNEE TRANSFORMER ha una forte capacità produttiva e un efficiente team di marketing.
I nostri prodotti di trasformazione includono trasformatori ad altissima tensione da 500 kV, 400 kV, 330 kV, 220 kV e 110 kV, vari trasformatori di tipo secco-/trasformatori immersi in olio/trasformatori in lega amorfa da 35 kV e inferiori, trasformatori di nuova energia e sottostazioni prefabbricate.
Serie di esportazione: trasformatore mono-fase, trasformatore trifase-, trasformatore cilindrico, trasformatore di isolamento, trasformatore di controllo, regolatore di tensione e altri prodotti, e varie specifiche di trasformatori speciali come trasformatori di messa a terra, bobine di soppressione dell'arco, trasformatori Bitcoin, cabine prefabbricate, reattori, trasformatori di forni elettrici, trasformatori raddrizzatori, trasformatori minerari, trasformatori marini, ecc.
GNEE TRANSFORMER ha successivamente superato la certificazione del sistema ISO9001, ISO14001, ISO45001, SA8000. Allo stesso tempo, i trasformatori di distribuzione di livello da 10 kV e 35 KV e le sottostazioni di tipo box hanno ottenuto la certificazione IEC della Commissione Elettrotecnica Internazionale, la certificazione UL degli Stati Uniti, la certificazione TUV tedesca, la certificazione CE UE, la certificazione KEMA olandese e la certificazione GOST. Le vendite dei nostri prodotti coprono il mercato globale, inclusi 72 paesi e regioni come Stati Uniti, Europa, Canada, Messico, ecc.

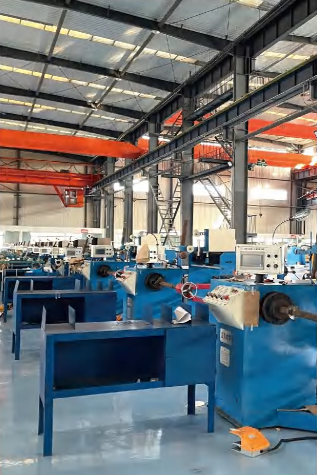

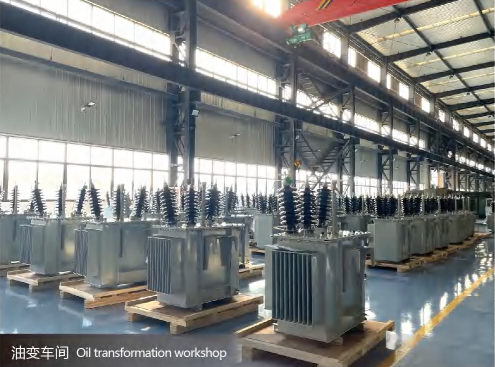

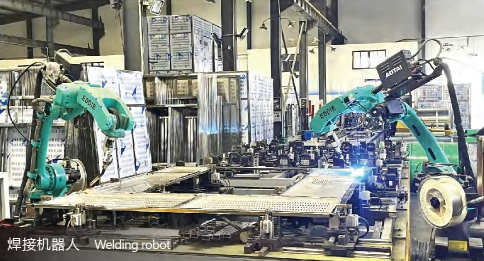

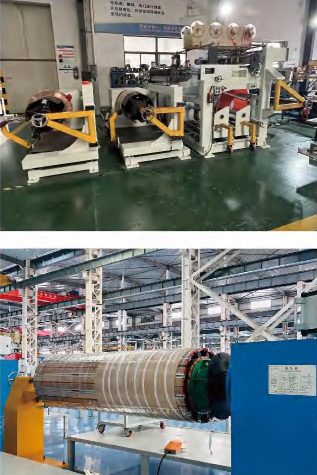

trasformatore Display dell'attrezzatura per officina
tipi di trasformatore da GNEE
| Trasformatore di potenza con regolazione della tensione non eccitata-trifase-doppio{3}}avvolgimento immerso in olio da 500 kV |
| Trasformatore di potenza con regolazione della tensione non eccitata-trifase-a doppio avvolgimento immerso in olio da 330 kV |
| Trasformatore di potenza con regolazione della tensione non eccitata-trifase-trifase{3}}immerso in olio da 330 kV |
| Trasformatore di potenza con regolazione della tensione non eccitata-trifase-a doppio avvolgimento immerso in olio da 220 kV |
| Trasformatore di potenza con regolazione della tensione non eccitata-trifase-trifase{3}}immerso in olio da 220 kV |
| Trasformatore di alimentazione con regolazione della tensione di carico-trifase-doppio{3}}immersione in olio da 220 kV |
| Trasformatore di alimentazione con regolazione della tensione di carico-trifase-trifase-immerso in olio da 220 kV |
| Trasformatore di potenza con regolazione della tensione non eccitata-trifase-doppio{3}}avvolgimento immerso in olio da 110 kV |
| Trasformatore di alimentazione con regolazione della tensione non eccitata-trifase-trifase{3}}immerso in olio da 110 kV |
| Trasformatore di alimentazione con regolazione della tensione di carico-trifase-doppio{3}}immersione in olio da 110 kV |
| Trasformatore di alimentazione con regolazione della tensione di carico-trifase-trifase-immerso in olio da 110 kV |
| Trasformatore di potenza con regolazione della tensione non eccitata-trifase-doppio{3}}avvolgimento immerso in olio da 66 kV |
| Trasformatore di alimentazione con regolazione della tensione di carico-trifase-a doppio avvolgimento-immerso in olio da 66 kV |
| Trasformatore di potenza con regolazione della tensione non eccitata-trifase-doppio{3}}avvolgimento immerso in olio da 35 kV |
| Trasformatore di alimentazione con regolazione della tensione di carico-trifase-doppio{3}}immersione in olio da 35 kV |
| Trasformatore di potenza con regolazione della tensione non eccitata-trifase-doppio{3}}avvolgimento immerso in olio da 10 kV |
| Trasformatore di alimentazione con regolazione della tensione di carico-trifase-doppio{3}}immersione in olio da 10 kV |
| Trasformatore di potenza in lega amorfa sigillata S(B)H15(21~25)-M |
| Trasformatore con nucleo tridimensionale SCB |
| Trasformatore di alimentazione con regolazione della tensione di tipo-a secco da 35 kV- |
| Trasformatore di alimentazione con regolazione della tensione di carico-tipo secco da 35 kV- |
| Trasformatore a doppio avvolgimento-trifase di tipo-a secco da 35 kV per l'energia fotovoltaica, eolica e per lo stoccaggio di energia sul lato della generazione di nuova energia senza regolazione della tensione di eccitazione |
| Trasformatore di distribuzione con regolazione della tensione di tipo-secco da 20 kV senza-eccitazione |
| Trasformatore di distribuzione con regolazione della tensione di eccitazione-tipo trifase a doppio avvolgimento-a secco da 10 kV |
| Trasformatore a doppio avvolgimento-trifase di tipo-a secco da 10 kV per l'energia fotovoltaica, eolica e per lo stoccaggio di energia sul lato della generazione di nuova energia |
| Trasformatore di tipo secco in lega amorfa SC(B)H15(17~19). |
| Trasformatore di tipo secco classe H SG(B)12~18 non-incapsulato- |
| Trasformatore marino CSD |
| Trasformatore con nucleo tridimensionale SGB |
| Nuovo trasformatore di energia |
| 35 kV-trifase-doppio avvolgimento-immerso in olio regolazione della tensione non-eccitante nuova generazione di energia per trasformatori fotovoltaici, eolici e di accumulo di energia |
| 10 kV-trifase-doppio avvolgimento-immerso in olio non-regolazione della tensione eccitante nuova generazione di energia per trasformatori fotovoltaici, eolici e di accumulo di energia |
| Cabina prefabbricata |
| Convertitore integrato e convertitore step-up- |
| Trasformatore da miniera da 10000 V |
| Trasformatore da miniera da 6000 V |
| Trasformatore sepolto |
| Trasformatore raddrizzatore a sfasamento- |
| Trasformatore forno elettrico |
| Trasformatore di messa a terra |
| Trasformatore di isolamento a secco trifase OSG/SG- |
| Trasformatore trifase-montato su pad- |
| Trasformatore monofase-montato su pad- |
| Trasformatore monofase-montato su polo- |
Ottieni le specifiche dell'ordine del trasformatore
Trasformatore GNEESpecifica dell'ordine
|
Quando scegli i prodotti della nostra azienda, ti preghiamo di fornire i seguenti dati per servirti meglio. |
||
|
Richiedente |
||
|
Richiedente: |
Metodi telefonici: |
Fax: |
|
Responsabile tecnico del progetto: |
Metodi telefonici: |
Cassetta postale: |
|
Selezione del tipo di trasformatore |
||
|
□Trasformatore a secco {□SC(B) Resina epossidica □SC(B) Non-incapsulato} □Scatola americana (ZGS) {□Tipo terminale(-Z-) □Tipo rete anello(-H-)} □Cambio scatola europea (YBM){□ Cambio a secco □Cambio olio} |
□ Trasformatore-immerso in olio{□ Completamente sigillato (-M-) □Cuscino del cuscinetto-in olio} □Trasformatore in lega amorfa{□Amorfo secco □ Olio amorfo} □ Trasformatore speciale {raddrizzatore, fornace, miniera, ecc.} |
|
Selezione dei dati di base del trasformatore
|
Paese di utilizzo: |
|
|
Numero di fase: |
□Tri-fase(S convenzionale) □ Monofase □Altro() |
|
Frequenza: |
□50Hz(convenzionale) □60Hz □ Altro() |
|
Olio del trasformatore: |
□#25(convenzionale) □#45(temperatura minima inferiore a -25 gradi) |
|
Capacità nominale: |
□( )kVA Condizioni d'uso □Tipo esterno □Tipo interno |
|
Altitudine: |
□Meno di 1000m(convenzionale) □1000-2000m □3000m以上 oltre |
|
Tensione nominale (alta tensione) |
□6kV □10kV □20kV □35kV □66kV □110kV □220kV □Altro() |
|
Tensione nominale (bassa pressione) |
□0,4kV □0,66kV □10kV □10,5kV □35kV □其他 Altro( ) |
|
Gruppo connesso |
□Dyn11(convenzionale) □Yyn0 □YNd11 □li0(Monofase-fase) □Altro() |
|
Impedenza(%): |
□4% □4,5% □5,5% □6% □6,5% □7,5% □8% □Altro( ) |
|
Modalità di regolazione della tensione |
□Regolazione della tensione senza eccitazione (convenzionale) □Regolazione della tensione sul-carico (Z) |
|
Campo di regolazione della tensione |
□±2*2,5% □±5% □±3*2,5% □Altro() |
Selezione degli accessori del trasformatore
|
□Ventola □Controllo della temperatura{□ Comune □Con interfaccia computer 485} □Carcassa a secco{□ Lamiera di acciaio ordinaria □Lega di alluminio »Acciaio inossidabile} □Livello di protezione della custodia asciutta(□IP20(Convenzionale) □IP( )} □Requisiti relativi all'altezza della custodia a secco{□Nessuno □Requisiti[ ]} □ Modalità di uscita cavo del guscio variabile a secco {□ Su-e-fuori □ Su-e-giù □Giù-dentro/GIÙ-fuori □Giù-dentro/SU-fuori □Giù-dentro/GIÙ-fuori □Giù-dentro/ lato-fuori [□Sinistra □ Destra-fuori]} |
|
Nota: 1. (I requisiti di cambio a secco del trasformatore da 100 kVA non includono i ventilatori, come i ventilatori, devono essere caricati 2. (Cambi dell'olio<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
Altri requisiti speciali (si applicano costi aggiuntivi di seguito)
|
Trasformatore a secco |
□Involucro e piastra inferiore{□Ordinario □Completamente sigillato} □Interruttore di corsa □Lo magnetico □Trasformatore di sequenza zero. □Barra di rame verso l'armadio di bassa tensione □Rete protettiva □Illuminazione □100kVA o meno Ventilatore □Ammortizzatore |
|
Trasformatore-immerso nell'olio |
□Olio n. 45 per aree non-a bassa temperatura □Marchio designato sul-regolatore di tensione di carico □400kVA e inferiore fase OABC con uscita a bassa tensione con terminali di cablaggio □630kVA o inferiore richiede il controllo della temperatura □800kVA o inferiore La fase 0 di uscita a bassa tensione richiede terminali di cablaggio □630kVA e inferiori devono essere dotati di relè gas |
Layout industriale TRASFORMATORE GNEE
Asia:Cina, Filippine, Cambogia, Malesia, Myanmar, Indonesia, Vietnam, Mongolia, Giappone, Provincia di Taiwan, Bangladesh, Sri Lanka, Libano, Arabia Saudita, Turchia, Armenia, Iraq, Iran, Kazakistan, Kirghizistan, Tagikistan, Uzbekistan
Africa:Egitto, Etiopia, Angola, Botswana, Burundi, Capo Verde, Congo, Guinea, Ghana, Gabon, Zimbabwe, Camerun, Kenya, Ruanda, Malawi, Mauritius, Mauritania, Mozambico, Sud Africa, Nigeria, Somalia, Ciad, Africa Centrale
America del Nord: Aruba, Panama, Repubblica Dominicana, Costa Rica, Honduras, Caraibi, Canada, Stati Uniti, Messico, El Salvador, Guatemala, Giamaica
Europa: Bulgaria, Macedonia del Nord, Finlandia, Norvegia, Ucraina, Grecia, Ungheria, Italia, Regno Unito
Sud America: Argentina, Paraguay, Ecuador, Colombia, Guyana, Venezuela, Uruguay, Cile
Medio Oriente: La regione del Medio Oriente
Oceania: Australia, Papua Nuova Guinea. Figi
Etichetta sexy: 220 110 trasformatore di trazione ferroviaria kv, Cina 220 110 trasformatore di trazione ferroviaria kv produttori, fornitori, fabbrica, Trasformatore montato su 3 kVA 3 kVA, trasformatore montato su cuscinetti ad alta efficienza energetica, Nuovo trasformatore montato, Trasformatori di tipo asciutto montato in pad, Conservatore del trasformatore montato su pad, riparazione del trasformatore montato
