Prodotti di sottostazione pre-assemblati Descrizione
La sottostazione pre-assemblata è una sottostazione esterna integrata che combina un trasformatore di distribuzione ad alta tensione, un quadro e sistemi di protezione di controllo. Progettato con concetti europei e processi di produzione avanzati, è adatto per i sistemi di alimentazione che operano a livelli di tensione di 6kV, 10kV e 35kV. La sua progettazione modulare compatta, elevati standard di sicurezza e controllo intelligente lo rendono ampiamente applicabile in parchi industriali, complessi commerciali, aggiornamenti della rete urbana, integrazione di energia rinnovabile e progetti infrastrutturali all'aperto. Fornisce agli utenti soluzioni di distribuzione di energia efficienti, affidabili e a bassa manutenzione.

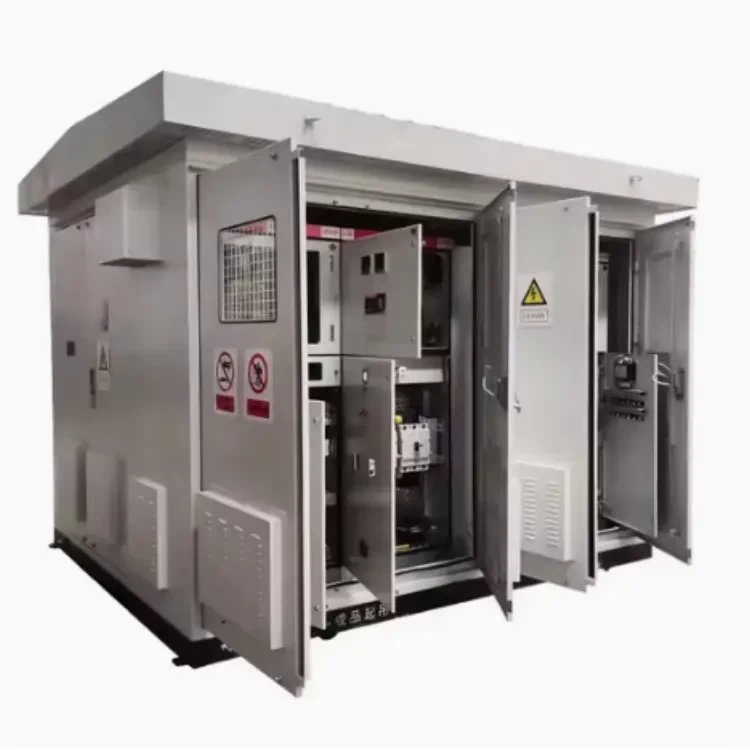

Foto dettagliate
Struttura del prodotto
1. Corpo trasformatore
Tipo: trasformatore a secco/immerso nell'olio (personalizzabile secondo i requisiti)
Materiali: elevata permeabilità magnetica fogli di acciaio silicio a freddo + isolamento della fusione di resina epossidica, garantendo un'elevata efficienza e basse perdite.
STRUTTURA: core laminato con giunti completamente inclinati + design di avvolgimento a strati per ridurre significativamente il rumore e il aumento della temperatura.
2. Sistema di distribuzione a bassa tensione alta/bassa
Lato ad alta tensione: interruttore a vuoto + interruttore di carico, supportando l'isolamento rapido dei guasti della griglia.
Lato a bassa tensione: funzioni di protezione, misurazione e monitoraggio di protezione, misurazione e monitoraggio di protezione e monitoraggio intelligenti.
3. Assemblaggio assemblato
Materiale: telaio in acciaio zincato o acciaio inossidabile con trattamento in plastica spray a prova di ruggine, raggiungendo una classificazione di protezione di IP33/IP54.
Design: layout compatto del trasformatore di sottostazioni in stile europeo, con canali di dissipazione del calore integrati e sistemi di raffreddamento naturali/forzati, adattandosi ad ambienti difficili.
4. Sistemi austrici
Interfaccia di monitoraggio remoto, dispositivo di allarme di guasto e sistema di messa a terra di protezione da fulmini per garantire un funzionamento stabile 24/7.
Principio di lavoro di sottostazione pre-assemblato
1. Conversione di tensione:
Dopo l'ingresso dalla griglia ad alta tensione (ad es. 6kV/10kV/35kV), la tensione viene scendetta attraverso l'induzione elettromagnetica negli avvolgimenti della sottostazione pre-assemblata per soddisfare i requisiti dei dispositivi terminali sul lato a basso contenuto.
2. Protezione e controllo:
Lato ad alta tensione: gli interruttori a vuoto forniscono protezione del corto circuito e del sovraccarico; Gli interruttori intelligenti a bassa tensione offrono una distribuzione precisa di potenza.
I sistemi di controllo automatizzati monitorano la temperatura del trasformatore, il carico e lo stato di isolamento in tempo reale, innescando allarmi o arresti automatici durante le anomalie.
3. Dissipazione e protezione del calo:
La struttura dell'isolamento della resina epossidica completamente sigillata elimina i rischi di perdite di olio, combinati con canali di dissipazione del calore garantendo un funzionamento stabile a lungo termine.
La sottostazione pre-assemblata presenta un design a prova di polvere e impermeabile per esterni, adattarsi ad ambienti ad alta temperatura, ad alta umidità o inquinati.
Parametro dei prodotti
|
NO. |
Progetto |
Unità |
Parametro |
|
Unità ad alta tensione |
Frequenza nominale |
Hz |
50 o 60 |
|
Tensione nominale |
kv |
6 |
|
|
Tensione operativa massima |
kv |
6.9 |
|
|
Frequenza di potenza Restringere la tensione Terra e Gap fase-fase/isolamento |
kv |
32/36 |
|
|
Impulso Lightning Restringe la tensione Terra e Gap fase-fase/isolamento |
kv |
60/70 |
|
|
Corrente nominale |
A |
315,400,630 |
|
|
Valutazione di breve durata resisti alla corrente |
Ka |
12.5(2s),16(2s),20(2s) |
|
|
Picco di picco valutato Restringi la corrente |
Ka |
31.5,40,50 |
|
|
Unità a bassa tensione |
Tensione nominale |
V |
380,220 |
|
Corrente valutazione del circuito principale |
A |
100-3200 |
|
|
Valutazione di breve durata resisti alla corrente |
Ka |
15,30,50 |
|
|
Picco di picco valutato Restringi la corrente |
Ka |
30,63,110 |
|
|
Corrente di ramo |
A |
0~800 |
|
|
Numero di circuiti di ramo |
Circuito |
1~6 |
|
|
Capacità di compensazione |
Kvar |
Compensare secondo il 15% ~ 2 0% della capacità del trasformatore da 0 ~ 360 |
Vantaggi fondamentali della sottostazione pre-assemblata
Efficienza energetica
Bassa perdita a vuoto (inferiore o uguale a 0. 35W/KVA) e perdita ad alto carico controllata, offrendo significativi benefici annuali di risparmio energetico.
Design europeo ad alta efficienza conforme agli standard IEC 60076 e alla certificazione di classe 1 di efficienza energetica.
Sicurezza e affidabilità
UL94 V -0 resina epossidica a fiamma + corpo isolante completamente sigillato garantisce un'eccezionale prestazione ignifuga e resistente all'esplosione per il trasformatore.
I sistemi di protezione intelligenti (ad es. Sovraccarico, corto circuito, avvertimenti di aumento della temperatura) salvaguardano sia la rete che le attrezzature.
SPEGNIMENTO RAPIDO
Pre-assemblaggio e integrazione di fabbrica: il design modulare riduce il tempo di installazione in loco del 70%, minimizzando i costi di costruzione e i rischi di inattività.
Espansione flessibile: supporta l'espansione della capacità parallela o aggiornamenti graduali, adattandosi alle future variazioni della domanda di energia.
Adattabilità ambientale
Funzionamento a intervallo di temperatura ampio: la sottostazione pre-assemblata funziona stabilmente tra -40 grado e +50 grado, con recinti resistenti alla corrosione adatti alle aree di inquinamento costiero e industriale.
Design a basso rumore: i circuiti magnetici ottimizzati e le strutture insonorizzate mantengono il rumore del trasformatore basso, soddisfacendo gli standard di rumore dell'area urbana.
Applicazioni tipiche
Settore industriale:Distribuzione dell'energia di fabbrica, linea di alimentazione della linea di produzione, potenza di backup del data center.
Infrastruttura urbana: Distribuzione di energia per complessi commerciali, ospedali, hub di trasporto.
Energia rinnovabile: Potenza eolica, sottostazioni fotovoltaiche connesse alla griglia e impianti di supporto del sistema di accumulo di energia.
Ingegneria esterna: Infrastruttura temporanea, alimentazione mineraria, estensione della rete remota.
Perché scegliere il nostro prodotto?
GRUPPO GNEE: Global Transformer Supply Chain Integration Expert (2008 - presente)
Fondato in 2 0 08, Gnee Group ha subito quindici anni di profonda coltivazione del settore, trasformandosi con successo da un commerciante regionale a un esperto di gestione della catena di approvvigionamento globale. Come pioniere nell'integrazione della catena dell'industria siderurgica, il gruppo ha istituito un sistema di valori a ciclo completo che copre l'approvvigionamento di materie prime, il coordinamento della produzione, l'ottimizzazione della logistica e i servizi terminali, impostando un punto di riferimento operativo innovativo nel settore della distribuzione del trasformatore globale. Nell'era dell'industria 4.0, Gnee Group sta accelerando il suo obiettivo di diventare un integratore globale del valore del settore trasformatore attraverso la ristrutturazione digitale e la costruzione della catena di approvvigionamento verde.
1. Artigianato europeo, certificazione globale: rigorosa aderenza agli standard IEC, EN, CE, esportati in oltre 50 paesi in tutto il mondo.
2. Servizio di ciclo di vita pieno: soluzioni personalizzate dalla progettazione, installazione alla manutenzione a vita.
3. RISPOSTA QUICK: la produzione modulare riduce i cicli di consegna, supportando le esigenze urgenti del progetto.
