Armadio di comando ad alta tensione KYN61-40.5

Henan GNEE Electric Co., Ltd. è uno dei produttori e fornitori più affidabili di quadri elettrici ad alta tensione kyn61-40.5 in Cina. Se hai intenzione di acquistare un quadro elettrico ad alta tensione kyn61-40.5 personalizzato prodotto in Cina, non esitare a ottenere un preventivo dalla nostra fabbrica. Sono disponibili prodotti di qualità e prezzi ragionevoli.

A quadro elettrico ad alta tensioneè l'apparecchiatura principale di protezione e controllo nelle sottostazioni da 35 kV e 40,5 kV. GNEE Electric produce direttamente in fabbrica il quadro elettrico rivestito in metallo KYN61-40,5 per centrali elettriche, sottostazioni industriali, reti di servizi pubblici e progetti di energia rinnovabile -, conforme a IEC 62271-200 / GB3906, con personalizzazione OEM completa per il tuo schema unifilare.

Con 18+ anni di esperienza nell'esportazione, fabbricazione di custodie di controllo elettrico GNEE, lavorazione di sbarre collettrici, integrazione di interruttori automatici in vuoto e test finali di routine in un'unica struttura. Questo ti dà unquadro elettrico ad alta tensioneche combina prestazioni IEC con prezzi di fabbrica competitivi e tempi di consegna brevi.

Specifiche del quadro elettrico KYN61-40.5

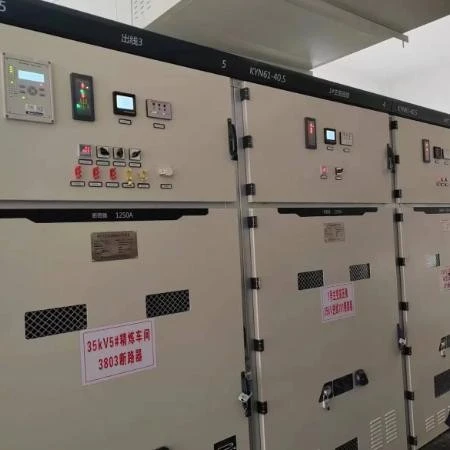

Struttura del quadro elettrico rivestito in metallo

Il KYN61-40.5quadro elettrico rivestito in metalloè costruito su un telaio in acciaio laminato a freddo da 2 mm, imbullonato o saldato,-diviso in quattro scomparti indipendenti:

• Scomparto interruttore- interruttore automatico in vuoto estraibile su carrello (compatibile con VS1 / VD4 / ZN85) con guida affidabile e contatto di terra.
• Vano sbarre- sbarre collettrici in rame stagnato-da 1.250 A~2.500 A, disposte nella parte superiore posteriore con supporto di isolamento completo.
• Vano cavi- ingresso/uscita dal basso, piastra limitatrice di pressione, piastra di montaggio CT/VT, montaggio scaricatore di sovratensione.
• Compartimento a bassa-tensione- relè di protezione, misurazione, morsettiera SCADA, controllo riscaldatore anti-condensa.

Sono incorporati interblocchi meccanici: il carrello dell'interruttore quando è chiuso non può essere spostato; il sezionatore non può essere manovrato con l'interruttore in servizio; il sezionatore di terra può essere chiuso solo quando il carrello è in posizione di test/sezionato. Ciò soddisfa i requisiti IEC "cinque-protezione" per un funzionamento sicuro.

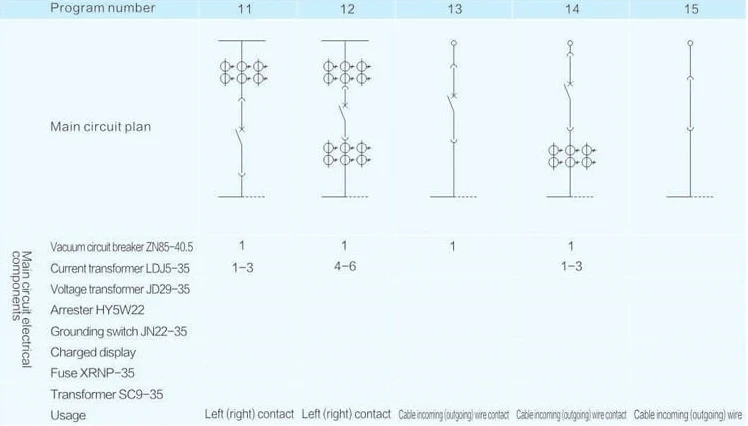

Schema del circuito principale del quadro elettrico

Applicazioni per quadri elettrici ad alta tensione

Nostroquadro elettrico ad alta tensioneviene utilizzato in sottostazioni e progetti di quadri in più mercati:

• Centrali elettriche e sottostazioni industriali- generatore di step-protezione in entrata e alimentatore.
• Reti di distribuzione dei serviziAlimentatori ad anello e radiali - 33 kV / 35 kV / 40,5 kV.
• Parchi solari ed eolici- sottostazione di collettori, uscita inverter e protezione trasformatore.
• Cemento, acciaio, miniere e petrolio- ambienti difficili con polvere, vibrazioni e temperatura ambiente elevata.

Standard e certificazioni

Ogni KYN61-40.5quadro elettrico ad alta tensioneè progettato, assemblato e testato secondo gli standard IEC 62271-200 e GB3906. Le prove di tipo comprendono la tenuta dielettrica, l'aumento di temperatura, la resistenza al cortocircuito, la resistenza meccanica e la classificazione dell'arco interno. Possiamo fornire:

• Rapporto di prova di tipo IEC 62271-200
• Rapporto di prova degli interruttori automatici in vuoto IEC 62271-100
• Certificato di gestione della qualità ISO 9001
• Dichiarazione CE/RoHS/REACH su richiesta
• Report del test di accettazione in fabbrica (FAT) per ciascuna spedizione

Perché scegliere il quadro elettrico ad alta tensione GNEE

• Prezzo di fabbrica di origine- 18+ anni di esperienza nella produzione e nell'esportazione di quadri.
• Personalizzazione OEM- modifica le dimensioni, i valori nominali delle sbarre, la marca dell'interruttore e lo schema dei relè sul tuo SLD.
• Componenti di alta-qualità- Opzioni VCB VS1, VD4, ZN85; Compatibilità CHINT, Delixi, ABB, Schneider.
• Consegna veloce- unità standard 25~35 giorni; i progetti urgenti possono essere accelerati.
• Documentazione completa- schema elettrico, manuale operativo, rapporto di prova, lista di imballaggio e supporto per il trasporto marittimo.

Richiedi un preventivo

Se stai acquistando aquadro elettrico ad alta tensioneper la tua sottostazione o progetto di distribuzione dell'energia, contatta GNEE Electric oggi stesso. Forniremo l'ultimo listino prezzi dei quadri elettrici rivestiti in metallo KYN61-40.5, i disegni tecnici e il programma di consegna entro 24 ore.

Contattaci per l'ultimo listino prezzi dei quadri ad alta tensione KYN61-40.5.

Domande frequenti

Q1: Qual è la differenza tra KYN28-12 e KYN61-40.5?
R: KYN28-12 è un quadro elettrico rivestito in metallo da 12 kV per la distribuzione di media-tensione. KYN61-40.5 è un quadro elettrico ad alta tensione da 40,5 kV utilizzato nelle sottostazioni primarie e nelle linee di arrivo ad alta tensione.

Q2: Posso utilizzare la mia marca di interruttori automatici sotto vuoto?
R: Sì. Possiamo installare modelli VS1, VD4, ZN85 o VCB-specificati dal cliente, a condizione che corrispondano all'interfaccia del carrello e ai valori elettrici.

Q3: Supportate le reti a 50 Hz e 60 Hz?
R: Sì. Il quadro elettrico KYN61-40.5 è progettato sia per sistemi a 50 Hz che a 60 Hz, adatto per Sud-Est asiatico, Medio Oriente, Africa, America Latina e altri mercati di esportazione.

Q4: Quali documenti sono inclusi nella consegna?
A: Schema elettrico, manuale operativo, rapporto di prova, lista di imballaggio e copie del certificato. Su richiesta è possibile organizzare ispezioni di terze parti-(SGS/BV/TÜV).

Q5: Come posso ottenere un preventivo per il quadro elettrico KYN61-40.5?
R: Inviaci il tuo schema unifilare, la corrente nominale, il livello di corto-circuito, la preferenza dell'interruttore e la porta di destinazione. Il nostro ingegnere risponderà con un messaggio completoquadro elettrico ad alta tensionepreventivo entro 24 ore.
