S11-Trasformatore in olio da 1600 kVA 10 kV

Henan GNEE Electric Co., Ltd. è uno dei produttori e fornitori più affidabili di trasformatori in olio s11-1600kva 10kv-in Cina. Se hai intenzione di acquistare un trasformatore a bagno d'olio personalizzato s11-1600kva 10kv prodotto in Cina, benvenuto per ottenere un preventivo dalla nostra fabbrica. Sono disponibili prodotti di qualità e prezzi ragionevoli.

Progettato per impianti industriali, sottostazioni, progetti di energia rinnovabile e sistemi di distribuzione dei servizi pubblici, ilTrasformatore riempito d'olio S11 1600kVA-garantisce perdite ridotte, funzionamento affidabile e piena conformità allo standard IEC 60076. Disponibili con rapporti di tensione, gruppi vettoriali e accessori personalizzati per progetti in tutto il mondo.

Punti di forza principali diTrasformatore riempito di olio-da 1600 kVA



1. Efficienza energetica standard S11, design collaudato- economicamente vantaggioso per progetti di distribuzione globale

Avvolgimento in rame puro al 2,100% + nucleo in acciaio al silicio CRGO di alta-gradazione

3. Serbatoio ondulato completamente sigillato, bassa manutenzione per installazione esterna

4.Il simbolo di connessione Dyn11 viene utilizzato per evitare l'influenza di armoniche superiori. Fornisce un'elevata resistenza al carico non compensato e migliora la qualità dell'alimentazione elettrica.

Risposta tecnica 24 ore su 24|Voltaggio e custodia personalizzati disponibili|Supporto per la spedizione globale

Hai bisogno di un voltaggio personalizzato o di tempi di consegna rapidi? Il nostro team tecnico è pronto a personalizzare una soluzione per il tuo progetto specifico. Clicca qui sotto e ottieni un preventivo dettagliato entro 24 ore.

Richiedi la scheda tecnica

 trasformatore-immerso in olioTabella dei parametri tecnici

Certificazioni e qualifiche

• Certificazione di prova di tipo standard internazionale serie IEC 60076
• Certificazione del Sistema di Gestione della Qualità ISO 9001:2015
• Certificazione di conformità CE
• Rapporto sui test di fabbrica accreditati di terze parti-
• Supporto per la serie completa di documenti di ispezione delle merci di esportazione

Ottieni disegni di progettazione esclusivi

Perché scegliere il trasformatore GNEE Electric 1600kVA?

Valore fondamentale di GNEE ElectricTrasformatore da 1600kVA

① Efficienza energetica e investimenti equilibrati

Comprovato grado di efficienza S11 pienamente conforme agli standard IEC 60076 e GB/T 25438. Rispetto ai tradizionali trasformatori della serie S9, la perdita in assenza di carico- viene ridotta di circa il 21%, risparmiando circa 5.700 kWh di elettricità all'anno in funzionamento continuo. Offre un equilibrio ottimale tra costi di approvvigionamento iniziali e spese operative a lungo termine, rendendolo la scelta principale per la distribuzione di massa e i progetti industriali.

② Forte adattabilità ambientale

Adotta una struttura del serbatoio ondulato completamente sigillata che elimina la necessità di manutenzione di routine-sollevamento del nucleo. Il design standard si adatta a temperature ambientali da -30 gradi a 45 gradi e offriamo soluzioni personalizzate per ambienti difficili ad alta-temperatura, alta-umidità, alta quota e polverosi, adatti per l'implementazione nel sud-est asiatico, nel Medio Oriente, in Africa e in altri mercati globali.

③ Lunga durata e alta affidabilità

Avvolgimento in rame puro al 100% abbinato a un sistema di isolamento di Classe A, con elevata capacità di resistenza al corto-circuito e stabilità termica. In condizioni operative normali e manutenzione standard, la durata utile progettata supera i 30 anni. La struttura completamente sigillata impedisce l'ossidazione dell'olio isolante e l'ingresso di umidità, estendendo notevolmente il ciclo di sostituzione dell'olio.

④ Controllo completo della qualità del processo-

Ogni unità supera 5 ispezioni di fabbrica obbligatorie prima della consegna: test di tensione di resistenza alla frequenza di rete, test del rapporto di trasformazione, test di resistenza CC, test a vuoto e perdita di carico e test delle prestazioni dell'olio isolante. Tutti i dati dei test sono tracciabili e con ogni spedizione viene fornita una serie completa di rapporti di test.

Anteprima del rapporto di test di fabbrica

• Prova del rapporto
• Resistenza dell'avvolgimento
• Nessuna-perdita di carico
• Perdita di carico
• Prova di tensione applicata
• Prova di tensione indotta

Desideri vedere il rapporto completo dei test di fabbrica o discutere una sfida di installazione specifica? I nostri tecnici sono disponibili per una consulenza individuale-a-. Contattaci ora e ottieni una consulenza di esperti su misura per le condizioni del tuo sito.


Fare clic per ottenere il rapporto di prova completo

Trasformatore-immerso in olio da 1600 kVAStruttura

Nucleo

Adotta acciaio elettrico a-grani orientati-di alta qualità (CRGO) con impilamento a gradini-lap e processo di giunzione a giro completo-smussato. Riduce efficacemente la perdita in assenza di carico e la corrente di eccitazione, riduce il rumore di funzionamento e garantisce prestazioni magnetiche stabili durante il funzionamento a lungo termine.

Avvolgimento

Realizzato in filo di rame privo di ossigeno-di elevata purezza con capacità di trasporto di corrente uniforme e bassa resistività. L'isolamento da strato-a-strato utilizza carta isolante ad alta-resistenza e l'avvolgimento è sottoposto a trattamento di essiccazione sotto vuoto per migliorare la resistenza meccanica e la resistenza al corto-circuito, evitando la deformazione sotto carichi di impatto.

Cisterna

Struttura del serbatoio completamente sigillata con alette ondulate. Le alette ondulate compensano automaticamente l'espansione e la contrazione del volume dell'olio causate dai cambiamenti di temperatura, eliminando la necessità di un conservatore dell'olio e riducendo il rischio di ossidazione dell'olio isolante e ingresso di umidità. La superficie è trattata con rivestimento anticorrosione multi-strato-per un servizio all'aperto a lungo-termine.

Sistema di isolamento

Struttura isolante composita composta da materiali isolanti di Classe A e olio isolante minerale di alta-qualità. Presenta un'eccellente rigidità dielettrica e prestazioni di dissipazione del calore, controlla efficacemente l'aumento della temperatura dell'avvolgimento e garantisce un funzionamento affidabile a lungo-termine con carico nominale.

Oltre alla robusta struttura centrale (nucleo in ferro, avvolgimenti, isolamento e serbatoio), GNEE Electric dota questo trasformatore S11-1600 kVA con un set completo di componenti ausiliari di alta qualità per garantire un funzionamento affidabile e una facile manutenzione.

• ILsul-caricatore-del commutatore(o il commutatore-fuori circuito-secondo le vostre esigenze) consente una regolazione flessibile della tensione per adattarsi alle fluttuazioni della rete.
• ILvalvola limitatrice di pressionerilascia tempestivamente una pressione interna eccessiva per evitare la deformazione o la rottura del serbatoio, mentre ilStaffetta Buchholzfornisce protezione istantanea contro guasti interni come perdite di olio o surriscaldamento degli avvolgimenti attivando allarmi o interventi.
• Inoltre, ilbanca del radiatores(con pannelli alettati o ondulati) sono progettati in modo ottimale per un'efficiente dissipazione del calore, garantendo che il trasformatore mantenga una temperatura stabile anche in presenza di carichi pesanti continui.

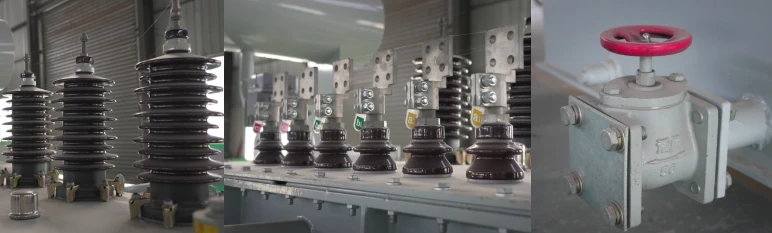

• ILboccole ad alta/bassa tensionecondurre in modo sicuro le terminazioni dell'avvolgimento fuori dal serbatoio e collegarle al circuito esterno fornendo allo stesso tempo un isolamento elettrico affidabile.
• Inoltre, ilvalvola di scarico dell'oliosul fondo del serbatoio facilita il prelievo e lo scarico dell'olio, ilterminale di terragarantisce la messa a terra sicura del serbatoio

Scenari applicativi tipici

Produzione industriale

Ideale per impianti meccanici di medie-dimensioni, stabilimenti tessili, linee di lavorazione alimentare e fabbriche di materiali da costruzione. La capacità di 1600 kVA corrisponde perfettamente al carico totale di una linea di produzione completa e il grado S11 fornisce la soluzione di alimentazione più conveniente-per gli utenti industriali.

Utilità e distribuzione municipale

Utilizzati come nodi di distribuzione della dorsale nelle reti elettriche urbane e rurali da 10 kV, adatti per comunità residenziali ad alta-densità, sottostazioni centrali di township e progetti di espansione e ristrutturazione della rete.

Integrazione della rete di energia rinnovabile

Applicati come trasformatori di distribuzione di connessione alla rete-per centrali elettriche fotovoltaiche distribuite di piccole e medie-dimensioni e sistemi di accumulo di energia industriali e commerciali, pienamente conformi ai requisiti tecnici di integrazione della rete da 10 kV.

Pronto per andare avanti o hai bisogno di un programma di consegna per il tuo progetto urgente?

Contatta subito il nostro team di vendita per un prezzo competitivo, un pacchetto di documentazione completo e un piano di spedizione. Rispondiamo ad ogni richiesta entro 24 ore.

Ottieni il prezzo di fabbrica

Imballaggio e consegna

Protezione del nucleo:‌ l'unità trasformatore è racchiusa in una cassa di legno ad alta resistenza-e resistente alla corrosione-. Sia gli strati interni che quelli esterni sono ricoperti da membrane impermeabili e resistenti all'umidità-, che isolano efficacemente l'unità dall'acqua piovana, dall'umidità e dalla polvere.

Domande frequenti

Qual è il carico continuo massimo di un trasformatore da 1600kVA 10kV?

Con un fattore di potenza standard di 0,8, il trasformatore immerso in olio da 1600 kVA può trasportare un carico attivo continuo di 1280 kW, con una corrente nominale lato bassa-tensione di 2309 A. Per scenari industriali con carichi d'urto, si consiglia di controllare il tasso di carico a lungo-termine al 60%-80%.

Qual è la durata di servizio di un trasformatore immerso in olio S11 1600kVA?

Con installazione standard, funzionamento normale e manutenzione periodica, la durata di servizio progettata di questo trasformatore S11 1600kVA supera i 30 anni. La struttura completamente sigillata rallenta efficacemente l'invecchiamento dell'isolamento e prolunga la durata effettiva.

Questo trasformatore S11 da 1600 kVA può essere utilizzato nelle regioni tropicali ad alta-temperatura?

SÌ. Forniamo la personalizzazione dell'adattamento alle alte-temperature, incluso un grado di isolamento migliorato, una struttura di dissipazione del calore ottimizzata e un olio isolante resistente alle alte-temperature, adatto per il funzionamento a lungo-termine in ambienti fino a 55 gradi.

Qual è il tempo di consegna per i trasformatori in olio S11 1600kVA 10kV?

Le unità S11 1600kVA standard hanno un tempo di consegna di 10-15 giorni per ordini all'ingrosso; i modelli personalizzati sono soggetti a requisiti tecnici specifici. Manteniamo scorte regolari di componenti principali per garantire una consegna rapida per progetti urgenti.

GNEE Trasformatore elettrico Opzioni di configurazione personalizzata
