S13-Trasformatore in olio da 3.150 kVA

Henan GNEE Electric Co., Ltd. è uno dei produttori e fornitori più affidabili di trasformatori immersi in olio s13-3150kva-in Cina. Se hai intenzione di acquistare un trasformatore a bagno d'olio personalizzato s13-3150kva prodotto in Cina, benvenuto per ottenere un preventivo dalla nostra fabbrica. Sono disponibili prodotti di qualità e prezzi ragionevoli.

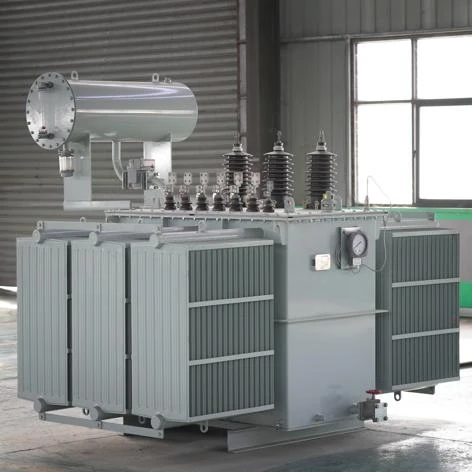

QuestoS13-Trasformatore di potenza in bagno d'olio da 3.150 kVAnel nostro laboratorio adotta un'anima in acciaio al silicio orientata alle alte-prestazioni, con perdite di carico-basse in assenza di-carico ultra-, alta efficienza energetica e prestazioni di funzionamento stabili.

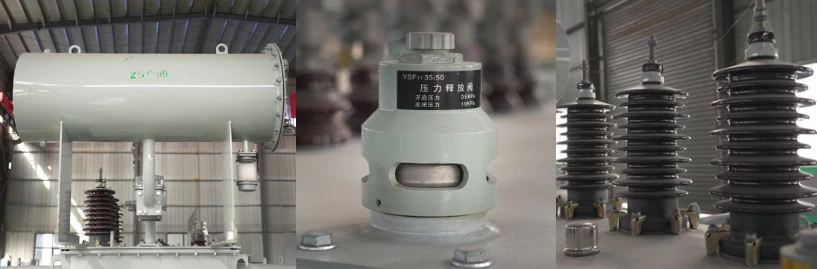

Dotato di radiatori ondulati di ampia-area e di un conservatore sopraelevato, offre un'eccellente dissipazione del calore, un controllo stabile della temperatura e una lunga durata, adattandosi perfettamente al funzionamento continuo a-carico elevato per parchi industriali, progetti minerari e stazioni della rete elettrica.



La struttura del serbatoio dell'olio completamente sigillata previene efficacemente l'ingresso di umidità e polvere, con accessori di protezione completi per garantire una trasformazione dell'alimentazione di rete sicura e affidabile a lungo termine.





GNEE Electric produce trasformatori riempiti in olio S13-3.150 kVA conformi agli standard GB 1094, GB/T 6451 e che possono anche essere personalizzati in base ai requisiti IEC 60076. Caratterizzati da efficienza energetica di Classe 2, perdite ridotte, capacità di sovraccarico affidabile e test completi in fabbrica, sono ampiamente utilizzati nelle utility, nelle energie rinnovabili e nelle applicazioni industriali pesanti.



Cerchi un trasformatore immerso in olio-da 3.150 kVA ad alta efficienza-per centrali solari, sottostazioni, progetti minerari o industriali?Raccontaci le tue specifiche e ricevi un preventivo dettagliato entro 24 ore.

Richiedi un preventivo





ILTrasformatore di alimentazione in olio S13-3150/35è progettato per reti di distribuzione a media-tensione, progetti di energia rinnovabile, impianti industriali e sottostazioni di servizi pubblici. Prodotto in conformità conGB1094EGB/T6451, offre elevata efficienza energetica, funzionamento affidabile e personalizzazione flessibile per diversi sistemi di tensione e requisiti di progetto.



Le seguenti specifiche si basano su uno standard35kV/1kVconfigurazione. Su richiesta sono disponibili valori nominali personalizzati, gruppi di vettori, valori di impedenza e accessori.



Articolo	Specifica
Modello del trasformatore	S13-3150/35
Capacità nominale	3150kVA
Tipo di trasformatore	Trasformatore di distribuzione trifase-immerso in olio-
Standard applicabili	GB 1094, GB/T 6451
Frequenza nominale	50 Hz (60 Hz opzionale)
Numero di fasi	Tre fasi
Metodo di raffreddamento	ONAN
Installazione	All'aperto
Alta tensione	35 kV
Commutatore di prese AT	Spento-Commutatore di presa ±2 × 2,5%
Tocca Posizioni	36,75 kV / 35 kV / 33,25 kV
Bassa tensione	1×2 kV
Gruppo vettoriale	Din11
Impedenza-circuito di cortocircuito	6.8%
Livello di isolamento	LI75AC35
Nessuna-perdita di carico	Inferiore o uguale a 2260 W
Efficienza energetica	GB 20052-2020 Livello 2
Scarico parziale	Inferiore o uguale a 50 pC
Livello di rumore	Inferiore o uguale a 55 dB(A) a 1 m
Densità del flusso magnetico	Inferiore o uguale a 1,65 T
Materiale di avvolgimento	Rame privo di ossigeno-al 99,95%.
Materiale principale	Acciaio al silicio orientato-a grani-ad alta permeabilità
Olio isolante	N. 25 Olio per trasformatori naftenici
Peso del nucleo e della bobina	4.020 chilogrammi
Peso dell'olio	1.475 chilogrammi
Peso totale	7.630 chilogrammi



Personalizzazione disponibile:La tensione nominale, la frequenza (50/60 Hz), il gruppo vettoriale, l'impedenza, il commutatore, il metodo di raffreddamento, la disposizione dei terminali, gli accessori, la finitura della custodia e altre specifiche possono essere personalizzati per soddisfare i requisiti del progetto.



Fare clic per scaricare la scheda tecnica completa





1. Il serbatoio ondulato sigillato riduce i costi di manutenzione di oltre il 60%

Il serbatoio ondulato sigillato con sistema ermetico di conservazione dell'olio utilizza alette ondulate flessibili per compensare le variazioni di volume dell'olio, prevenendo l'ingresso di umidità e polvere e mantenendo stabile il contenuto di umidità nell'olio isolante. Gli intervalli di test e sostituzione dell'olio sono significativamente prolungati, riducendo i costi di manutenzione di oltre60%rispetto ai trasformatori convenzionali. È l'ideale perapplicazioni esterne, remote e non presidiate.



2. Avvolgimenti in rame libero ad elevata-purezza di ossigeno-per perdite inferiori e capacità di sovraccarico affidabile

Gli avvolgimenti sono costituiti daRame privo di ossigeno-di elevata purezza pari al 99,95%+con una resistività elettrica diInferiore o uguale a 0,01724 Ω·mm²/m, fornendo una conduttività superiore allo standard internazionale del rame ricotto (IACS). Il trasformatore può funzionare continuamente a110% del carico nominale per 2 oremantenendo l’aumento della temperatura entro i limiti standard nazionali.Avvolgimenti in rame al 100%.sono garantiti nel contratto ed è supportata l'ispezione casuale alla consegna per eliminare l'uso di conduttori in alluminio o alluminio rivestito in rame-.



3. Efficienza energetica GB 20052-2020 Tier 2 per un consumo energetico inferiore

Con un misuratoperdita a vuoto-carico inferiore o uguale a 2260 W, il trasformatore è conforme allaRequisiti di efficienza energetica Tier 2 di GB 20052-2020. Rispetto alla serie S9, risparmia circa8.000–12.000 kWh di elettricità all'anno(basato su8.000 ore di funzionamento e un fattore di carico del 60%.). I rapporti certificati sull'efficienza energetica aiutano a garantire un'accettazione agevole da parte dei servizi pubblici, nonché la registrazione dei progetti PV/ESS e l'approvazione dei sussidi.



4. Isolamento composito-multistrato per un'eccellente-resistenza ai cortocircuiti

Il sistema di isolamento combinaCarta isolante di classe AconNessun. 25 olio naftenico per trasformatori. Lo scarico parziale lo èInferiore o uguale a 50 pC a 1,5 volte la tensione nominale. Il gruppo nucleo rinforzato-e-bobina resisteCorrente di cortocircuito-di 25 kA per 2 secondi, fornendo un'eccellente resistenza all'avviamento del motore e alle scosse elettriche indotte dall'arco-riducendo significativamente il rischio di danni da corto-circuito.



5. Il design-a bassa rumorosità riduce gli investimenti nel-controllo del rumore

Il trasformatore adotta anucleo completamente smussato in cinque-passicon una densità di flusso magnetico diInferiore o uguale a 1,65 T. Il livello di rumore misurato èInferiore o uguale a 55 dB(A) a una distanza di 1 metro, superando i requisiti standard nazionali. Può essere installato vicinoconfini delle fabbriche, aree residenziali e scuolesenza ulteriore insonorizzazione, riducendo sia i costi di costruzione civile che quelli di controllo del rumore-.







Sei pronto a ridurre i costi energetici del tuo progetto con un trasformatore S13‑3150kVA?

Contatta subito i nostri ingegneri per un calcolo gratuito del risparmio energetico-e un'offerta personalizzata.

Richiedi un preventivo





Adatto per
✔ Impianti solari da 2–3 MW
✔ Parchi eolici
✔ BESS (Sistemi di accumulo dell'energia a batteria)
✔ Operazioni minerarie
✔ Impianti siderurgici
✔ Cementifici
✔ Grandi stabilimenti produttivi





La potenza nominale di 3150 kVA offre un eccellente equilibrio tra capacità, efficienza e costi di investimento, rendendolo uno dei trasformatori di distribuzione di media-potenza più ampiamente specificati a livello mondiale. Fornisce energia sufficiente per alimentare in modo affidabile un impianto industriale di medie dimensioni o un impianto di energia rinnovabile, mantenendo le perdite sia a vuoto che a carico entro un intervallo economicamente ottimale. Se costruito con un serbatoio sigillato ermeticamente e avvolgimenti in rame di elevata purezza, come nei moderni progetti della serie S13, questo trasformatore garantisce decenni di funzionamento a bassa manutenzione, facile integrazione con reti da 10 kV o 35 kV e un costo di proprietà totale difficile da battere per le applicazioni a servizio continuo.





Scegliere il giusto fornitore di trasformatori è importante quanto selezionare il trasformatore stesso. GNEE Electric combina produzione standardizzata, rigoroso controllo di qualità e supporto tecnico reattivo per fornire trasformatori di potenza affidabili per progetti di servizi pubblici, industriali e di energia rinnovabile in tutto il mondo.



Completa la-produzione interna

Dalla lavorazione delle anime in acciaio al silicio e alla produzione di avvolgimenti in rame fino alla fabbricazione dei serbatoi, all'assemblaggio, ai test e all'ispezione finale, ogni processo produttivo chiave viene completato internamente-per garantire qualità costante e tempi di produzione più brevi.





Controllo di qualità rigoroso

Ogni trasformatore viene sottoposto a test di fabbrica completi di routine prima della spedizione, tra cui perdita di carico, perdita di carico, resistenza di isolamento, tensione indotta, tensione di resistenza alla frequenza di alimentazione e altri test sulle prestazioni elettriche per garantire la conformità agli standard applicabili.





Soluzioni ingegneristiche personalizzate

Forniamo soluzioni di trasformatori personalizzate in base ai requisiti del progetto, tra cui tensione nominale, capacità, frequenza, gruppo vettoriale, impedenza, configurazione del commutatore, metodo di raffreddamento e accessori opzionali.



Esperienza di esportazione affidabile

I nostri trasformatori sono stati forniti a clienti in Asia, Africa, Medio Oriente, Europa e Sud America per applicazioni tra cui sottostazioni, centrali elettriche fotovoltaiche, miniere, produzione e sistemi di distribuzione industriale.



Trasformatori elettrici a bagno d'olio GNEE per progetti di ingegneria globali

Documentazione completa

Ogni trasformatore viene fornito con un rapporto di prova di fabbrica, certificato di conformità, dati di targa e altri documenti tecnici richiesti. Su richiesta sono disponibili ispezioni-di terze parti e test con testimoni.



Supporto tecnico professionale

Il nostro team di tecnici fornisce consulenza tecnica prima dell'ordine e assistenza post-vendita reattiva-durante tutta l'installazione, la messa in servizio e il funzionamento.





I trasformatori immersi in olio GNEE Electric- sono prodotti in stretta conformità conGB1094norme sui trasformatori eGB/T6451specifiche tecniche. Supportato dalla linea di produzione standardizzata di GNEE, ogni processo-dal taglio di precisione dell'acciaio al silicio ad alta-permeabilità, all'assemblaggio del nucleo a doppia-perdita di gradino-a bassa e all'avvolgimento di rame puro ad alta-precisione, all'impregnazione automatica della vernice sotto vuoto, all'essiccazione a-temperatura costante e alla sigillatura e saldatura di precisione di serbatoi ondulati-è soggetto a ispezioni di qualità dedicate per controllare rigorosamente le tolleranze del processo ed eliminare la produzione difetti.



Prima della spedizione, ogni trasformatore immerso in olio GNEE Electric- viene sottoposto a una serie completa di test di fabbrica di routine, tra cuiperdita di carico, perdita di carico, tensione di tenuta a frequenza di alimentazione, tensione di tenuta indotta, resistenza di isolamento e scarica parziale, garantendo che tutti i parametri prestazionali soddisfino pienamente i requisiti specificati. Ogni trasformatore viene fornito con un rapporto completo di test di fabbrica, certificato di conformità e documentazione del test di efficienza energetica Tier 2. Sono supportate l'ispezione di fabbrica di terze parti-, i test testimoni e la-riispezione della connessione alla rete in loco-, garantendo una qualità del prodotto stabile e affidabile che soddisfa pienamente i requisiti di accettazione per reti pubbliche, progetti industriali e applicazioni fotovoltaiche e di stoccaggio dell'energia.



Produttore e fornitore di trasformatori professionali - Fabbrica elettrica GNEE



Imballaggio e consegna

Protezione del nucleo:‌ l'unità trasformatore è racchiusa in una cassa di legno ad alta resistenza-e resistente alla corrosione-. Sia gli strati interni che quelli esterni sono ricoperti da membrane impermeabili e resistenti all'umidità-, che isolano efficacemente l'unità dall'acqua piovana, dall'umidità e dalla polvere.





Qual è l'impedenza standard di un trasformatore da 3150 kVA?
Tipicamente 6%–8%. Il nostro trasformatore S13-3150/35 ha un'impedenza standard del 6,8%, con valori personalizzati disponibili su richiesta.



Quale gruppo vettoriale viene comunemente utilizzato per un trasformatore da 3150 kVA?
Dyn11 è il più comune e fornisce prestazioni affidabili e neutre a bassa-tensione con messa a terra per la distribuzione industriale e di pubblica utilità. Altri gruppi possono essere personalizzati.



Qual è il peso di un trasformatore da 3150 kVA?
Il peso totale è di circa 5.000–8.000 kg, a seconda della tensione nominale, del design e degli accessori.



Qual è la perdita a vuoto-di un trasformatore da 3150 kVA?
Per S13-3150 kVA, la perdita a vuoto è inferiore o uguale a 2.260 W, conforme agli standard di efficienza energetica GB 20052-2020 Classe 2.



Quanto rame viene utilizzato in un trasformatore da 3150 kVA?
Solitamente 1.000–1.500 kg di rame di elevata purezza, a seconda della tensione e della configurazione dell'avvolgimento.



Qual è la differenza tra un trasformatore da 2500 kVA e 3150 kVA?
L'unità da 3.150 kVA offre il 26% di capacità in più, rendendola adatta a carichi più grandi o a espansioni future, con dimensioni e peso leggermente maggiori ma livelli di efficienza comparabili.



Qual è il prezzo di un trasformatore in olio-da 3150 kVA?
Il prezzo varia in base alla tensione, alla frequenza, al gruppo vettoriale, all'impedenza, al commutatore, agli accessori e alla destinazione. Contattaci con le specifiche del tuo progetto per un preventivo personalizzato.



Hai ancora domande? Parla direttamente con uno specialista di trasformatori - fai clic per avviare una chat dal vivo o lasciare la tua richiesta e ti risponderemo entro un'ora lavorativa.

Richiedi un preventivo



Quando scegli i prodotti della nostra azienda, ti preghiamo di fornire i seguenti dati per servirti meglio.
Richiedente
Richiedente:	Metodi telefonici:	Fax:
Responsabile tecnico del progetto:	Metodi telefonici:	Cassetta postale:
Selezione del tipo di trasformatore
□Trasformatore a secco {□SC(B) Resina epossidica □SC(B) Non-incapsulato} □Scatola americana (ZGS) {□Tipo terminale(-Z-) □Tipo rete anello(-H-)} □Cambio scatola europea (YBM){□ Cambio a secco □Cambio olio}	□ Trasformatore-immerso in olio{□ Completamente sigillato (-M-) □Cuscino del cuscinetto-in olio} □Trasformatore in lega amorfa{□Amorfo secco □ Olio amorfo} □ Trasformatore speciale {raddrizzatore, fornace, miniera, ecc.}

Selezione dei dati di base del trasformatore

Paese di utilizzo:
Numero di fase:	□Tri-fase(S convenzionale) □ Monofase □Altro()
Frequenza:	□50Hz(convenzionale) □60Hz □ Altro()
Olio del trasformatore:	□#25(convenzionale) □#45(temperatura minima inferiore a -25 gradi)
Capacità nominale:	□( )kVA Condizioni d'uso □Tipo esterno □Tipo interno
Altitudine:	□Meno di 1000m(convenzionale) □1000-2000m □3000m以上 oltre
Tensione nominale (alta tensione)	□6kV □10kV □20kV □35kV □66kV □110kV □220kV □Altro()
Tensione nominale (bassa pressione)	□0,4kV □0,66kV □10kV □10,5kV □35kV □其他 Altro( )
Gruppo connesso	□Dyn11(convenzionale) □Yyn0 □YNd11 □li0(Monofase-fase) □Altro()
Impedenza(%):	□4% □4,5% □5,5% □6% □6,5% □7,5% □8% □Altro( )
Modalità di regolazione della tensione	□Regolazione della tensione senza eccitazione (convenzionale) □Regolazione della tensione sul-carico (Z)
Campo di regolazione della tensione	□±2*2,5% □±5% □±3*2,5% □Altro()

Selezione degli accessori del trasformatore

□Ventola □Controllo della temperatura{□ Comune □Con interfaccia computer 485} □Carcassa asciutta{□ Lamiera di acciaio ordinaria □Lega di alluminio »Acciaio inossidabile} □Livello di protezione della custodia asciutta(□IP20(Convenzionale) □IP( )} □Requisiti relativi all'altezza della custodia a secco{□Nessuno □Requisiti[ ]} □ Modalità di uscita cavo del guscio variabile a secco {□ Su-e-fuori □ Su-e-giù □Giù-dentro/GIÙ-fuori □Giù-dentro/SU-fuori □Giù-dentro/GIÙ-fuori □Giù-dentro/ lato-fuori [□Sinistra □ Destra-fuori]}

Nota: 1. (I requisiti di cambio a secco del trasformatore da 100 kVA non includono i ventilatori, come i ventilatori, devono essere caricati 2. (Cambi dell'olio<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee)

Altri requisiti speciali (si applicano costi aggiuntivi di seguito)

Trasformatore a secco	□Involucro e piastra inferiore{□Ordinario □Completamente sigillato} □Interruttore di corsa □Lo magnetico □Trasformatore di sequenza zero. □Barra di rame verso l'armadio di bassa tensione □Rete protettiva □Illuminazione □100kVA o meno Ventilatore □Ammortizzatore
Trasformatore-immerso nell'olio	□Olio n. 45 per aree non-a bassa temperatura □Marchio designato sul-regolatore di tensione di carico □400kVA e inferiore fase OABC con uscita a bassa tensione con terminali di cablaggio □630kVA o inferiore richiede il controllo della temperatura □800kVA o inferiore La fase 0 di uscita a bassa tensione richiede terminali di cablaggio □630kVA e inferiori devono essere dotati di relè gas
