Quadro GCS estraibile a bassa-tensione
Corrente nominale: inferiore o uguale a 4000 A
Resistenza-di breve durata: 80 kA/1 s
Protezione:IP30 / IP40
Norme:IEC 61439
Cassetti/Mobile:Fino a 22
Hai domande? I rappresentanti di vendita GNEE sono ora disponibili per la chat dal vivo
Invia un'email-:sales@gneeelectric.com
Telefono:+8615824687445

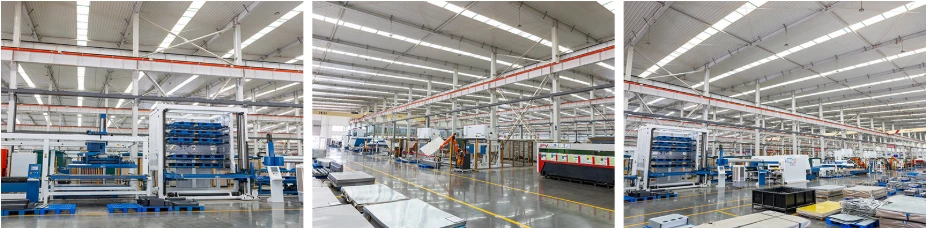

Henan GNEE Electric Co., Ltd. è uno dei produttori e fornitori più affidabili di quadri estraibili a bassa tensione GCS-in Cina. Se hai intenzione di acquistare quadri estraibili a bassa tensione GCS personalizzati-prodotti in Cina, ti invitiamo a ricevere un preventivo dalla nostra fabbrica. Sono disponibili prodotti di qualità e prezzi ragionevoli.
Cos'è il quadro GCS estraibile a bassa-tensione?
Quadro estraibile a bassa-tensione GCSè un sistema di armadi di distribuzione dell'alimentazione modulare progettato per circuiti CA trifase funzionanti a 50/60 Hz, con tensioni di esercizio nominali di 380 V, 400 V, 600 V o 690 V e correnti nominali fino a 4000 A. La caratteristica distintiva del tipo GCS è la suadesign del cassetto estraibile- unità funzionali sono alloggiate in moduli a cassetto standardizzati che possono essere inseriti, testati ed estratti senza-diseccitare l'intero quadro.
Sviluppata originariamente in Cina da un gruppo di progettazione congiunto tra l'ex Dipartimento meccanico statale e le autorità competenti del settore energetico, la piattaforma GCS è stata creata per soddisfare le crescenti richieste del mercato energetico nazionale eguagliando o superando le prestazioni dei quadri importati. Oggi è una delle piattaforme di quadri estraibili a bassa tensione più ampiamente adottate nella distribuzione di energia industriale, utilizzata nella produzione di energia, nella lavorazione petrolchimica, nella metallurgia, nella produzione tessile e nelle infrastrutture commerciali a molti piani.
Il quadro GCS è progettato per tre funzioni primarie:
- Distribuzione dell'energia- ricezione, misurazione e distribuzione dell'energia elettrica dai trasformatori ai carichi a valle
- Controllo centralizzato motore (MCC)- avviamento, arresto, protezione e controllo di motori industriali di varie taglie
- Compensazione della potenza reattiva- integrazione di banchi di condensatori per il rifasamento per migliorare l'efficienza del sistema
Ciò che distingue il GCS dai quadri di tipo fisso- è la sua capacità di supportare ambienti ad alta-automazione con interfacce computerizzate, consentendo agli operatori della struttura di monitorare e controllare la distribuzione dell'energia tramite SCADA e sistemi di gestione dell'edificio.
Descrizione del tipo
Hai bisogno di quadri GCS per il tuo progetto?
Inviaci il tuo-diagramma unifilare e l'elenco di carico - i nostri ingegneri configureranno il layout ottimale del cabinet GCS entro 24 ore.
Specifiche tecniche dei quadri GCS
La seguente tabella consolida tutti i parametri elettrici e meccanici del quadro estraibile a bassa-tensione GCS, verificati rispetto ai test di tipo IEC 61439 di diversi produttori.
Parametri Elettrici
| Parametro | Specifica |
|---|---|
| Tensione di lavoro nominale (Ue) | CA 380 V/400 V/600 V/690 V |
| Tensione di isolamento nominale (Ui) | 660V / 1000V |
| Frequenza nominale | 50 Hz/60 Hz |
| Corrente nominale - sbarra orizzontale | Inferiore o uguale a 4000A (fino a 5000A opzionale) |
| Corrente nominale - barra verticale (MCC) | Inferiore o uguale a 1000 A |
| Corrente nominale di tenuta-di breve durata (Icw) | 50 kA / 80 kA, 1 secondo |
| Corrente nominale di tenuta di picco (Ipk) | 105 kA / 176 kA, 0,1 secondi |
| Circuito principale-tensione di prova della frequenza di alimentazione - | 2500 V (1 minuto) |
| Circuito ausiliario-tensione di prova della frequenza di alimentazione - | 1760 V – 2000 V (1 minuto) |
| Tensione nominale del circuito ausiliario | CA 220 V/380 V; CC 110 V/220 V |
| Sistema di sbarre | Trifase a 4 fili (A, B, C, PEN) o trifase a 5 fili (A, B, C, PE, N) |
| Grado di protezione | IP30 / IP40 (IP54 opzionale) |
Parametri meccanici e del mobile
| Parametro | Specifica |
|---|---|
| Altezza del mobile (standard) | 2200 mm |
| Opzioni di larghezza del mobile | 400 / 600 / 800 / 1000mm |
| Opzioni di profondità del mobile | 600 / 800 / 1000 mm |
| Passo del modulo di montaggio su telaio | 20 mm (fori di montaggio φ9,2 mm) |
| Altezza modulo base cassetto | 160 mm |
| Serie di dimensioni del cassetto | 1/2 unità, 1 unità, 1,5 unità, 2 unità, 3 unità |
| Cassetti-unità completi per armadio MCC | Fino alle 11 |
| Metà-cassetti per armadio MCC | Fino alle 22 |
| Posizioni operative dei cassetti | Connesso, Test, Disconnesso (Ritirato) |
| Vita meccanica del cassetto | Maggiore o uguale a 2.000 operazioni |
| Materiale della struttura | Profilo in acciaio 8MF (fori punzonati φ9,2 mm, modulo 20 mm / 100 mm) |
| Materiale delle sbarre | Rame crudo TMY-T2 (stagnato-opzionale) |
| Trattamento superficiale | Verniciatura a polvere epossidica, RAL 7035 |
| Forme di assemblaggio | Struttura di assemblaggio completo o saldatura parziale (telaio laterale + traversa) |
Confrontare i fornitori? Ottieni la nostra scheda tecnica completa.
Scarica la scheda tecnica completa del quadro GCS con rapporti di prova di tipo, disegni dimensionali e schemi.
Struttura e componenti del quadro GCS
Il cabinet GCS è progettato con aarchitettura a compartimenti segregati- ciascuna area funzionale principale è fisicamente isolata per massimizzare la sicurezza, semplificare la manutenzione e prevenire la propagazione dei guasti tra le sezioni.
Design a tre-scomparti
| Scomparto | Funzione | Caratteristica chiave del design |
|---|---|---|
| Scomparto dell'unità funzionale | Alloggia i moduli a cassetti estraibili contenenti interruttori automatici, contattori e dispositivi di protezione | I cassetti sono intercambiabili all'interno delle stesse specifiche - qualsiasi unità di dimensioni, corrente nominale e configurazione corrispondenti può essere scambiata senza ricablare |
| Vano sbarre | Contiene la sbarra principale orizzontale e la sbarra di distribuzione verticale | La sbarra collettrice orizzontale è disposta nella parte posteriore dell'armadio per resistere alle forze elettrodinamiche durante gli eventi di cortocircuito-- una misura di progettazione fondamentale per un'elevata resistenza al cortocircuito- |
| Vano cavi | Può ospitare cavi di alimentazione in entrata e in uscita, trasformatori di corrente e cablaggi ausiliari | Progettato per un comodo accesso ai cavi sia dalla sezione superiore che da quella inferiore, semplificando l'installazione e l'ispezione |
Costruzione della struttura
Il framework principale utilizzaProfilo in acciaio 8MF, perforato con fori di montaggio φ9,2 mm su entrambi i lati a moduli da 20 mm e 100 mm. Questo schema di foratura standardizzato consente il montaggio flessibile di componenti, staffe e guide dei cassetti a intervalli precisi. Sono disponibili due forme di assemblaggio:
- Struttura di assemblaggio completo- tutti i componenti sono imbullonati insieme, consentendo lo smontaggio per il trasporto e la modifica
- Struttura di saldatura parziale- i telai laterali e le traverse sono saldati per garantire rigidità, mentre il resto utilizza un assemblaggio imbullonato
Sistema di sbarre in rame rinforzato
Il quadro GCS utilizza sbarre collettrici in rame duro TMY-T2 con superfici trattate con ossidazione-. Per correnti nominali superiori a 2500 A,doppie sbarre orizzontalivengono applicati, utilizzando due o quattro conduttori per fase per migliorare la capacità di resistenza al corto-circuito e ridurre l'aumento di temperatura. Il rame stagnato-è disponibile come opzione per una maggiore resistenza alla corrosione e una minore resistenza di contatto.
Principali caratteristiche e vantaggi dei quadri estraibili GCS
La piattaforma di quadri estraibili a bassa tensione-GCS offre sei vantaggi principali che la rendono la scelta preferita per la distribuzione di energia mission-critical:
Cassetti modulari intercambiabili
Il sistema modulare da 160 mm supporta le dimensioni dei cassetti da 1/2, 1, 1,5, 2 e 3-unità. Le unità funzionali corrispondenti sono completamente intercambiabili: un'unità guasta può essere sostituita in pochi minuti da un operatore senza strumenti specializzati.
Manutenzione-hot swap
Le cassettiere possono essere ritirate per l'ispezione o la sostituzione senza spegnere l'intero sistema. Altri alimentatori continuano a funzionare, riducendo drasticamente il tempo medio di riparazione (MTTR) e i tempi di inattività del sistema.
Interblocchi di sicurezza-multilivello
L'interblocco meccanico impedisce operazioni errate: i cassetti non possono essere estratti quando l'interruttore è chiuso, gli interruttori non possono essere chiusi in posizioni intermedie e le porte della manovella sono bloccate quando l'interruttore principale è acceso.
Operazione a tre-posizioni
Ogni cassetto funziona in tre posizioni chiaramente definite - Connesso, Test e Disconnesso - con indicazione visibile della posizione meccanica e feedback di stato con codice colore-, consentendo test sicuri dell'interruttore senza energizzare il circuito principale.
Integrazione di sistemi intelligenti
Progettato per ambienti che richiedono elevata automazione e interfacce informatiche. Supporta l'integrazione SCADA, il monitoraggio remoto e i sistemi di controllo intelligenti per la moderna automazione industriale e la gestione degli edifici.
Elevata resistenza al cortocircuito-
Il design delle sbarre orizzontali montate posteriormente- con conduttori in rame rinforzato resiste fino a 80 kA di corrente di breve durata-e 176 kA di corrente di picco, garantendo l'integrità strutturale durante gli eventi di guasto.
Vuoi confrontare le funzionalità GCS con il tuo attuale quadro?
Il nostro team di ingegneri analizzerà la configurazione esistente e ti mostrerà esattamente dove i quadri estraibili GCS migliorano l'affidabilità, la sicurezza e l'efficienza della manutenzione.
Dimensioni e capacità dei cassetti
In base all'altezza del modulo base da 160 mm sono disponibili le seguenti dimensioni dei cassetti:
| Dimensioni del cassetto | Altezza | Applicazione tipica |
|---|---|---|
| 1/2 unità | 160 mm | Piccoli carichi, circuiti di illuminazione, contatori |
| 1 unità | 320mm | Alimentatori standard, controllo piccoli motori |
| 1,5 unità | 480 mm | Avviatori motore medi, alimentatori più grandi |
| 2 unità | 640 mm | Avviamenti motore di grandi dimensioni, banchi di condensatori |
| 3 unità | 960 mm | Unità di arrivo, impianti con interruttori di grandi dimensioni |
Un singolo armadio MCC può ospitare fino a11 cassetti-unità completiO22 cassetti per mezze-unità, fornendo una densità di circuito eccezionale in un ingombro compatto.
GCS, GGD e MNS: confronto tra quadri a bassa-tensione
Tre tipi di quadri dominano il mercato cinese dei quadri a bassa-tensione: GCS (estraibile), GGD (fisso) e MNS (estraibile, origine europea). Comprendere le differenze è fondamentale per selezionare la piattaforma giusta per la tua applicazione.
| Caratteristica | GCS (Estraibile) | GGD (fisso) | MNS (Estraibile) |
|---|---|---|---|
| Origine del disegno | Progettazione congiunta nazionale cinese | Design nazionale cinese (-risparmio energetico) | ABB / Origine europea |
| Tipo di unità | Moduli a cassetti estraibili | Componenti montati-fissi | Moduli a cassetti estraibili |
| Manutenzione-hot swap | Sì - cassetti si ritirano sotto carico su altre unità | No - richiede lo spegnimento del pannello | Sì - simile a GCS |
| Corrente nominale massima (bus orizzontale) | 4000A (5000A opzionale) | 4000 A (3150 A tipico) | 4000A–5000A |
| Resistenza di breve-tempo | 50/80kA | 50/80kA | 50 / 65 / 80kA |
| Altezza modulo cassetto | 160 mm (da 1/2 a 3 unità) | N/D - componenti fissi | 25 mm (più granulare) |
| Circuiti massimi per armadio | 22 (mezza-cassetti) | Limitato dalla dimensione del pannello | 24+ (moduli più piccoli) |
| Conformità agli standard | IEC 61439, GB/T7251 | IEC 61439, GB/T7251 | IEC 61439, GB/T7251 |
| Livello di costo | Medio | Basso | Medio-Alto |
| Meglio per | Strutture critiche che necessitano di manutenibilità e flessibilità | Progetti-sensibili al budget con semplici esigenze di distribuzione | Progetti che richiedono una precisa flessibilità modulare o un ecosistema ABB |
Quando scegliere GCS:Se la tua struttura richiede elevata affidabilità, tempi di inattività minimi, manutenzione frequente, funzionalità del centro di controllo motori e automazione-integrata dal computer - i quadri estraibili GCS rappresentano in genere il miglior equilibrio tra prestazioni, flessibilità e costi.
Stai ancora decidendo tra GCS, GGD e MNS?
I nostri specialisti di quadri valuteranno i requisiti del progetto - budget, profilo di carico, strategia di manutenzione ed esigenze di automazione - e consiglieranno il tipo ottimale con un'analisi dettagliata dei costi-benefici.
Applicazioni dei quadri estraibili a bassa-tensione GCS
La versatilità del quadro GCS lo rende adatto a un ampio spettro di settori che richiedono una distribuzione affidabile dell'alimentazione a bassa-tensione:
- Centrali elettriche e sottostazioni
- Petrolchimico e raffinazione
- Metallurgia e acciaio
- Produzione tessile
- Edifici-alti
- Centri dati
- Operazioni minerarie
- Complessi commerciali
- Aeroporti
- Ospedali
- Trattamento delle acque
- Trasporto ferroviario
Ottieni oggi stesso la tua soluzione personalizzata per quadri GCS
Che tu stia progettando una nuova sottostazione, aggiornando un vecchio quadro elettrico o acquistando armadi GCS per un progetto EPC - il nostro team di ingegneri è pronto ad aiutarti. Inviaci i dettagli del tuo progetto e ricevi una configurazione su misura, un preventivo competitivo e una consulenza tecnica senza alcun costo.
Domande frequenti
Il quadro estraibile a bassa tensione-GCS è conforme agli standard IEC 61439-1, IEC 61439-2, GB/T 7251 e allo standard legacy IEC 439-1. È stato testato per la tensione di tenuta alla frequenza industriale (circuito principale 2500 V, circuito ausiliario 1760–2000 V), la corrente di tenuta di breve durata (50/80 kA per 1 secondo) e la corrente di tenuta di picco (105/176 kA per 0,1 secondi).
Qual è la differenza tra i quadri GCS e GGD?
GCS è un quadro estraibile (tipo-a cassetto) con cassetti modulari intercambiabili che consente la manutenzione hot-swap senza arresto del sistema, supportando fino a 22 cassetti a metà-unità per armadio MCC. GGD è un quadro di tipo fisso- in cui i componenti sono imbullonati in posizione, che offre costi inferiori ma richiede l'arresto per la manutenzione. GCS è preferito per le applicazioni critiche che richiedono elevata affidabilità e tempi di inattività minimi.
Qual è la corrente nominale del quadro GCS?
La sbarra collettrice orizzontale dei quadri GCS ha una portata nominale fino a 4.000 A (alcuni produttori offrono fino a 5.000 A), mentre la sbarra collettrice verticale per applicazioni MCC ha una portata nominale fino a 1.000 A. La corrente nominale di tenuta di breve-tempo è 50 o 80 kA per 1 secondo e la corrente nominale di tenuta di picco è 105 o 176 kA per 0,1 secondi.
Quali sono le dimensioni delle cassettiere nei quadri GCS?
Il quadro GCS utilizza un'altezza del modulo base di 160 mm. Le dimensioni dei cassetti disponibili includono 1/2 unità (160 mm), 1 unità (320 mm), 1,5 unità (480 mm), 2 unità (640 mm) e 3 unità (960 mm). Un singolo armadio MCC può ospitare fino a 11 cassetti con-unità intere o 22 cassetti con mezze-unità. Ogni cassetto funziona in tre posizioni: Connesso, Test e Disconnesso, con interblocco meccanico per la sicurezza.
Quali settori utilizzano i quadri estraibili GCS?
I quadri estraibili GCS sono ampiamente utilizzati in centrali elettriche, impianti petrolchimici e di raffinazione, impianti metallurgici, fabbriche tessili, grattacieli-commerciali, data center, operazioni minerarie, progetti infrastrutturali (aeroporti, ospedali, trattamento delle acque, trasporto ferroviario) e qualsiasi struttura che richieda una distribuzione affidabile dell'alimentazione a bassa-tensione con funzionalità di controllo del motore e compensazione della potenza reattiva.
Che grado di protezione offrono i quadri GCS?
I quadri GCS offrono generalmente gradi di protezione IP30 o IP40 come standard, con alcuni produttori che offrono IP54 come opzione per gli ambienti più difficili. Il design del compartimento completamente chiuso isola le unità funzionali, le sbarre collettrici e i compartimenti dei cavi, riducendo i guasti elettrici e migliorando la sicurezza del personale.
È possibile integrare i quadri GCS con i sistemi SCADA?
Sì, i quadri GCS sono progettati per ambienti che richiedono elevata automazione e interfacce informatiche. Supporta l'integrazione SCADA, il monitoraggio remoto e i sistemi di controllo intelligenti. I cassetti possono essere dotati di relè di gestione motore, dispositivi elettronici intelligenti (IED) e moduli di comunicazione che supportano protocolli come Modbus, Profibus ed Ethernet per la moderna automazione industriale.
