Henan GNEE Electric Co., Ltd. è uno dei produttori e fornitori più affidabili di quadri mobili corazzati in metallo CA per interni kyn28a-12 in Cina. Se hai intenzione di acquistare quadri mobili corazzati in metallo ca per interni kyn28a-12 personalizzati realizzati in Cina, ti invitiamo a ottenere un preventivo dalla nostra fabbrica. Sono disponibili prodotti di qualità e prezzi ragionevoli.

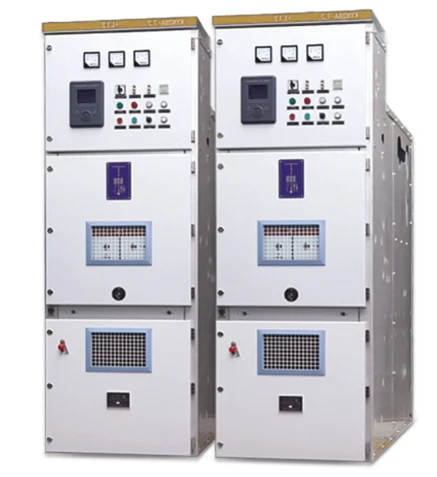

Che cos'è il quadro mobile corazzato in metallo CA per interni KYN28A-12?
ILQuadro mobile corazzato in metallo CA per interni KYN28A-12(designato anche come GZS1) è un dispositivo di distribuzione dell'alimentazione completo progettato per sistemi di alimentazione trifase CA 50 Hz- con tensioni nominali da 3,6 kV a 12 kV. Appartiene alla famiglia dei quadri estraibili (rimovibili) rivestiti in metallo-, in cui il componente principale dell'interruzione del circuito- è montato su un carrello mobile che può essere estratto dall'armadio per ispezione, manutenzione o sostituzione senza-disenergizzare l'intero sistema di sbarre collettrici.
In quanto componente critico nella distribuzione dell'energia a media-tensione, il quadro KYN28A-12 svolge la duplice funzione di ricevere e distribuire energia elettrica fornendo al contempo controllo, protezione e monitoraggio in tempo reale- dei circuiti elettrici. È ampiamente utilizzato nelle centrali elettriche, nelle imprese industriali e minerarie, nelle sottostazioni secondarie e come prese di generatori ad alta tensione.
Tensione nominale
12kV
Corrente massima
3150A
Capacità di interruzione
50kA
Protezione
IP4X
Frequenza
50Hz
Modello e significato
La designazione "KYN" segue la convenzione di denominazione standard nazionale cinese per i quadri:K(chiuso in metallo-),Y(carretto mobile/estraibile),N(interno). Il suffisso "28A" indica il numero di serie del progetto e "12" rappresenta la tensione nominale massima in kV.
Hai bisogno di una configurazione KYN28A-12 personalizzata per il tuo progetto?
I nostri ingegneri possono personalizzare la corrente nominale, il potere di interruzione, lo schema di protezione e i componenti ausiliari in base alle vostre precise esigenze.
Specifiche tecniche chiave del quadro KYN28A-12
Il quadro KYN28A-12 è progettato per offrire prestazioni robuste in un'ampia gamma di condizioni operative. Di seguito è riportata una ripartizione completa dei suoi principali parametri tecnici.
Principali parametri tecnici del quadro
| Parametro | Dati tecnici |
|---|---|
| Tensione nominale (kV) | 3.6 / 7.2 / 12 |
| Tensione di resistenza alla frequenza di alimentazione nominale - 1min (kV) | 42 |
| Tensione nominale di resistenza all'impulso di fulmine (kV) | 75 |
| Frequenza nominale (Hz) | 50 |
| Corrente nominale (A) | 630, 1250, 1600, 2000, 2500, 3150 |
| Corrente nominale di interruzione-di cortocircuito (kA) | 16, 25, 31.5, 40, 50 |
| Corrente nominale di tenuta-di breve durata - 4s (kA) | 16, 25, 31.5, 40, 50 |
| Corrente di tenuta di picco nominale (kA) | 40, 63, 80, 100, 125 |
| Corrente di cortocircuito-nominale di chiusura - picco (kA) | 40, 63, 80, 100, 125 |
| Livello di protezione | Custodia: IP4X; Porta aperta dello scomparto interruttore: IP2X |
Parametri dell'interruttore automatico in vuoto (VS1 / VD4)
| Parametro | Dati tecnici |
|---|---|
| Tensione nominale (kV) | 12 |
| Corrente operativa nominale (A) | 630, 1250, 1600, 2000, 2500, 3150 |
| Corrente nominale di interruzione-di cortocircuito (kA) | 16, 25, 31.5, 40, 50 |
| Corrente di cortocircuito-nominale di chiusura - picco (kA) | 40, 63, 80, 100, 125 |
| Corrente nominale di tenuta-di breve durata - 4s (kA) | 16, 25, 31.5, 40, 50 |
| Vita meccanica (operazioni) | 10,000 |
Riferimento per la selezione rapida
Per progetti ad altitudini inferiori o uguali a 1.000 m con corrente nominale inferiore o uguale a 1.250 A e corrente di interruzione nominale inferiore o uguale a 31,5 kA, la configurazione standard KYN28A-12 è generalmente sufficiente. Altitudini o valori di corrente più elevati richiedono una consulenza sul declassamento
Progettazione strutturale: configurazione corazzata a quattro-compartimenti
Il quadro KYN28A-12 utilizza un design corazzato segmentato con divisori metallici messi a terra che dividono l'armadio in quattro scomparti indipendenti. Questa architettura a compartimenti è fondamentale per la sicurezza operativa: garantisce che un guasto in un compartimento non si propaghi alle aree adiacenti, proteggendo sia le apparecchiature che il personale.
Disposizione dello scomparto dell'armadio
A. Vano sbarre
Alloggia le sbarre principali e secondarie collegate tramite bulloni alle scatole di contatti statici. I passanti per sbarre isolano la sbarra quando passa attraverso le pareti divisorie dell'armadio
B. Vano del carrello dell'interruttore automatico
Contiene il carrello estraibile (interruttore automatico, TV, isolamento o tipo di misurazione). Presenta posizioni di lavoro, test e isolamento con dispositivi di posizionamento.
C. Vano cavi
Può ospitare trasformatori di corrente, sezionatori di terra, scaricatori di sovratensione e cavi. Include una piastra in alluminio scanalata rimovibile per-comodità di costruzione in loco.
D. Vano relè e strumenti
Contiene relè, misuratori, indicatori di segnale e interruttori di funzionamento. Una piccola sala sbarre opzionale sulla parte superiore supporta fino a 16 sbarre di controllo.
Materiali per la costruzione del gabinetto
Il corpo dell'armadio è realizzato in lamiera di acciaio rivestita in alluminio-zincato importato, che offre un'elevata resistenza alla corrosione senza richiedere ulteriori trattamenti superficiali. I componenti vengono elaborati da apparecchiature CNC ad alta-precisione utilizzando la tecnologia avanzata multi-bordo di piegatura. Le connessioni utilizzano dadi rivettati e bulloni ad alta-resistenza, garantendo alta precisione, struttura leggera ed eccellente resistenza strutturale.
Meccanismo del carretto a mano
Il telaio del carretto è realizzato con sottili piastre di acciaio lavorate da macchine utensili CNC, quindi rivettate e saldate. A seconda dell'applicazione, i carretti a mano sono classificati come carretti con interruttori automatici, carretti con trasformatori di tensione, carretti con isolamento o carretti con contatori. I carretti con le stesse specifiche sono completamente intercambiabili.
Ogni carretto funziona in tre posizioni definite all'interno dell'armadio:
- Posizione di lavoro- L'interruttore è completamente inserito e collegato al circuito principale.
- Posizione di prova- L'interruttore automatico è isolato elettricamente dal circuito principale, ma i circuiti di controllo secondari rimangono collegati per il test.
- Posizione di isolamento/ritiro- Il carretto è completamente ritirato per ispezione o manutenzione.
Non sei sicuro di quale configurazione del compartimento si adatta al layout della tua sottostazione?
Inviaci il tuo-schema unifilare e ti consiglieremo la disposizione ottimale KYN28A-12, gratuitamente.
Ambiente operativo e condizioni di installazione per KYN28A-12
Il quadro KYN28A-12 è progettato per installazione interna nelle seguenti condizioni ambientali. Il rispetto di queste condizioni garantisce prestazioni, longevità e sicurezza ottimali.
| Parametro ambientale | Requisito |
|---|---|
| Temperatura dell'aria ambiente | Limite superiore: +40 gradi; Limite inferiore: -10 gradi (alcuni modelli: -15 gradi) |
| Altitudine | Inferiore o uguale a 1000 m sul livello del mare |
| Umidità relativa | Media giornaliera Inferiore o uguale al 95%; Media mensile Inferiore o uguale al 90% |
| Pressione di vapore media giornaliera | Inferiore o uguale a 2,2 kPa |
| Pressione di vapore media mensile | Inferiore o uguale a 1,8 kPa |
| Intensità del terremoto | Inferiore o uguale a Magnitudo 8 |
| Inquinamento atmosferico | Nessun gas corrosivo o infiammabile, nessun vapore acqueo, nessun inquinamento grave |
| Vibrazione | Nessuna vibrazione intensa che si verifica frequentemente |
Oltre le condizioni standard?
Per installazioni che superano i parametri ambientali standard (alta quota, temperature estreme, forte inquinamento), sono disponibili configurazioni personalizzate KYN28A-12 con isolamento migliorato, rivestimenti speciali e specifiche declassate.
Discuti le condizioni del tuo progetto con il nostro team di ingegneri.
Applicazioni di KYN28A-12 nei sistemi di distribuzione dell'energia
Il quadro mobile corazzato in metallo CA per interni KYN28A-12 è un versatile dispositivo di distribuzione dell'energia distribuito in un ampio spettro di infrastrutture elettriche. La sua affidabilità, le caratteristiche di sicurezza e le capacità di protezione complete lo rendono adatto per:
Centrali elettriche
Utilizzato nelle stazioni di generazione di piccole e medie-dimensioni per la trasmissione di potenza, la distribuzione ausiliaria e la protezione delle uscite del generatore.
Imprese industriali e minerarie
Distribuzione dell'alimentazione e controllo motori in fabbriche, miniere e impianti industriali pesanti con caratteristiche di carico impegnative.
Sottostazioni Secondarie
Ricezione e trasmissione di energia nelle sottostazioni del sistema elettrico, che fungono da quadro di distribuzione primaria.
Avvio del motore ad alta-tensione
Avvio e protezione di grandi motori ad alta-tensione in processi industriali come pompe, compressori e trasportatori.
Edifici commerciali
Distribuzione di media-tensione in grandi complessi commerciali, data center e sistemi di alimentazione di backup ospedalieri.
Energia rinnovabile
Integrazione di parchi solari e sistemi di energia eolica nella rete, fornendo commutazione e protezione per gli alimentatori di generazione.
Il quadro può funzionare indipendentemente come quadro di uscita del generatore di alta-tensione o come parte di un sistema di quadri con interruttore-chiuso in metallo più grande. La sua possibilità di essere configurato con sistemi a sbarra singola o segmentati a sbarra singola offre flessibilità sia per le nuove installazioni che per le espansioni del sistema.
KYN28A-12 vs KYN28-12: differenze chiave e guida alla selezione
Gli acquirenti incontrano spesso sul mercato le designazioni KYN28A-12 e KYN28-12. Comprendere le differenze aiuta a garantire la corretta selezione del prodotto per il tuo progetto.
| Caratteristica | KYN28A-12 | KYN28-12 |
|---|---|---|
| Designazione | "A" indica una variante di design aggiornata/migliorata | Serie dal design originale |
| Nome alternativo | Conosciuto anche come GZS1 | Designazione standard KYN28 |
| Costruzione del gabinetto | Alluminio-acciaio rivestito in zinco, tecnologia multi-bordo pieghevole | Costruzione standard in acciaio zincato |
| Tensione nominale | 3,6 / 7,2 / 12 kV | 3,6 / 7,2 / 12 kV |
| Corrente nominale massima | Fino a 3150A (alcuni modelli: 4000A) | Fino a 3150A |
| Compatibilità con l'interruttore | VS1, VD4, ZN63A, ZN65 | VS1, VD4 |
| Standard | GB3906, IEC62271, DL404 | GB3906, IEC60298 |
| Resistenza alla corrosione | Migliorato (il rivestimento in alluminio-zinco non richiede alcun trattamento superficiale) | Standard (potrebbe richiedere un trattamento superficiale aggiuntivo) |
In pratica, il KYN28A-12 è la variante più comunemente specificata nei progetti moderni grazie alla struttura migliorata dell'armadio e alla più ampia compatibilità con gli interruttori. Entrambe le varianti condividono la stessa struttura corazzata fondamentale a quattro-compartimenti e la filosofia di interblocco a cinque misure di prevenzione.
Ottieni oggi stesso il tuo preventivo per quadri KYN28A-12
Che tu abbia bisogno di un singolo pannello o di una linea completa di sottostazioni, il nostro team è pronto a fornire prezzi competitivi, disegni tecnici e tempi di consegna su misura per il tuo progetto.
Domande frequenti
Sebbene le opzioni di tensione nominale standard siano 3,6 kV, 7,2 kV e 12 kV, il quadro è fortemente isolato e supporta in modo sicuro una tensione operativa massima fino a 12 kV. La tensione di tenuta alla frequenza industriale di 1 minuto è di 42 kV e la tensione di tenuta all'impulso di fulmine è di 75 kV, fornendo un sostanziale margine di isolamento.
Qual è la classe di protezione (grado IP) della custodia KYN28A-12?
L'involucro completo ha un livello di protezione IP4X, fornendo protezione contro oggetti solidi superiori a 1 mm. Quando la porta della cella interruttore è aperta, il grado di protezione di tale cella è IP2X, proteggendo dal contatto con parti in tensione da parte delle dita o oggetti simili.
Il quadro KYN28A-12 può essere utilizzato per installazione esterna?
No, KYN28A-12 è progettato solo per l'installazione in interni. La "N" nella designazione KYN indica specificamente l'uso in interni. Per le applicazioni esterne, prendi in considerazione quadri elettrici di tipo esterno- con custodia metallica o involucri di sottostazioni prefabbricati che ospitano i quadri interni all'interno di una struttura resistente alle intemperie.
A quali standard è conforme il quadro KYN28A-12?
Il quadro è conforme a GB3906 (standard nazionale cinese per quadri elettrici con custodia metallica da 3~35 kV CA), GB/T11022 (requisiti tecnici comuni per quadri e apparecchiature di controllo ad alta tensione) IEC62271/IEC60298 (standard internazionale per quadri elettrici con custodia metallica CA da 1 kV a 52 kV) e DL404 (standard cinese del settore energetico per l'ordinazione di quadri di comando ad alta tensione CA per interni).
Qual è la durata meccanica degli interruttori automatici in vuoto utilizzati in KYN28A-12?
Gli interruttori automatici in vuoto VS1 e VD4 utilizzati nel quadro KYN28A-12 hanno una vita meccanica di 10.000 operazioni. Ciò significa che il meccanismo dell'interruttore può essere azionato (ciclo di apertura-chiusura) fino a 10.000 volte prima di richiedere manutenzione meccanica o sostituzione di parti soggette ad usura.
